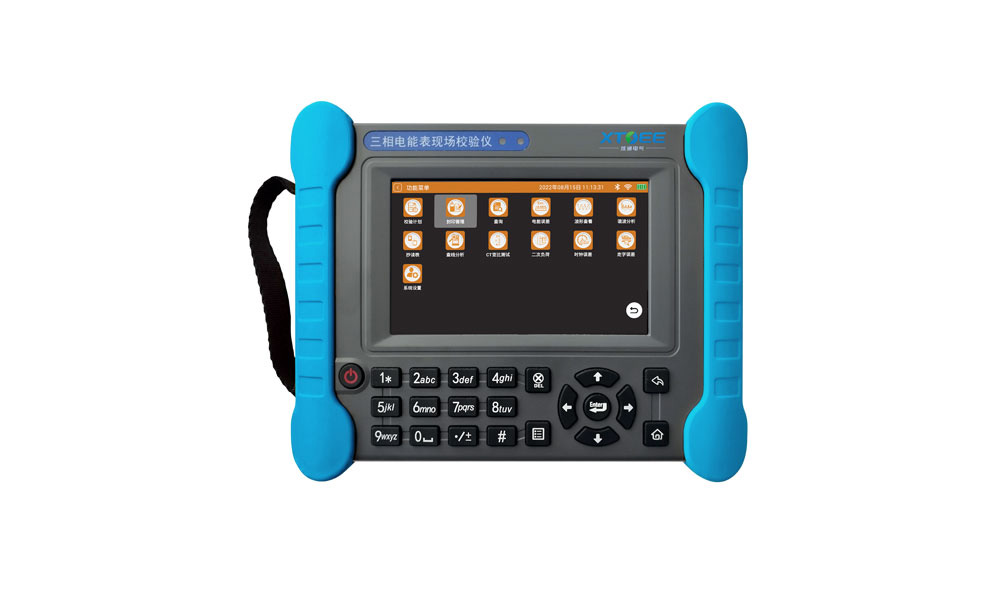

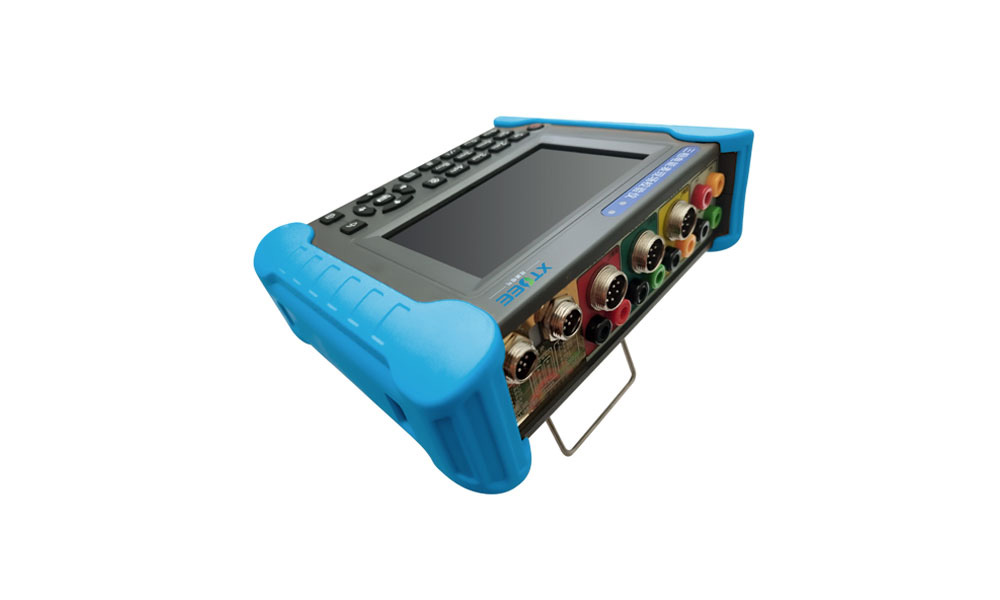

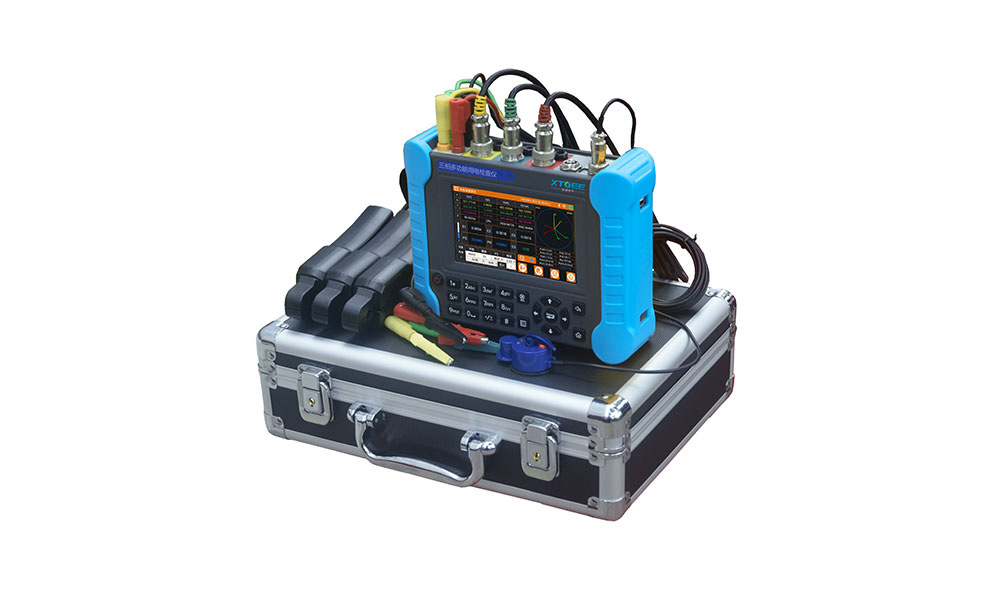

XT-EMC6800三相电能表现场校验仪

高精度测量、多功能校验、智能化操作

XT-EMC6800三相电能表现场校验仪是一款高精度的电能表校验设备，该设备适用于电力稽查、电能表校验、电能质量监测等场景，是电力系统维护和管理的得力工具。

设备参数

测量范围
电压量程	AC 10-600V
电流量程(IB)
端子输入	1A、5A（一倍过载）
钳表输入	5A、20A、100A、 500A、 1000A、 5000A
频率	45-55Hz
相位测量范围	-180度至 +180度（ 0度至360度）
精度
端子输入		钳表输入
有功电能	±0.1%、±0.05%	有无功电能	5A	±0.2%
无功电能	±0.1%、±0.05%	有无功电能	20A、100A、500A、1000A、5000A	±0.5%
功率	±0.1%、±0.05%	功率	5A	±0.2%
电压	±0.1%、±0.05%	功率	20A、100A、500A、1000A、5000A	±0.5%
电流	±0.1%、±0.05%	电流	5A	±0.2%
频率	±0.05Hz	电流	20A、100A、500A、1000A、5000A	±0.2%
相位	±0.1度
互感器变比测试	±0.5%
电能脉冲常数
--默认		可编程脉冲输出
低频=36000（P/KWh）5A端子、5A钳形互感器		3600至3.6 e+9P/KWh
低频= 3.6 e+8（P/KWh）5A端子、5A钳形互感器
其它
低频=36000×5/额定电流(P/KWh)
高频=3.6e+8×5/额定电流(P/KWh)
供电电源
交流	AC 85V-700V50Hz -60Hz
适配器	USB接口通用电源适配器 5V 2A
电池供电	连续工作 5小时
其它指标
预热时间	< 3分钟
外形尺寸	(长)200mm X (宽)160mm X (高)55mm
重量	< 2kg

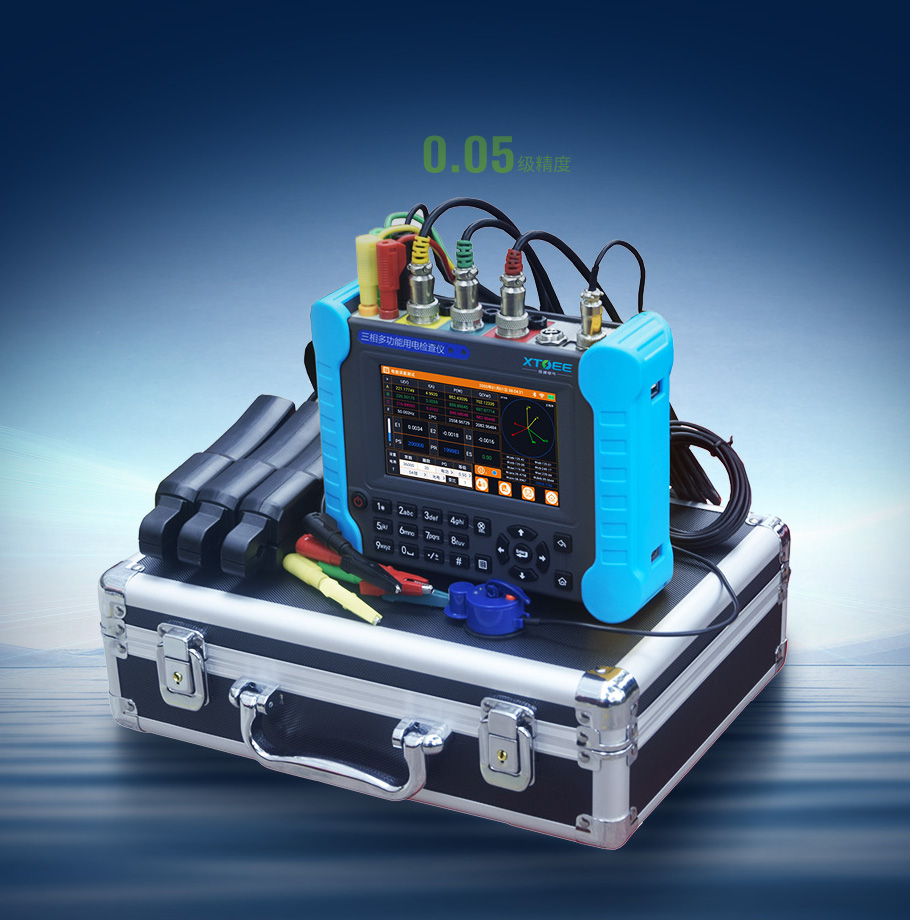

高精度测量

支持0.05级精度，确保校验结果的准确性。

高精度测量

支持0.05级精度，确保校验结果的准确性。

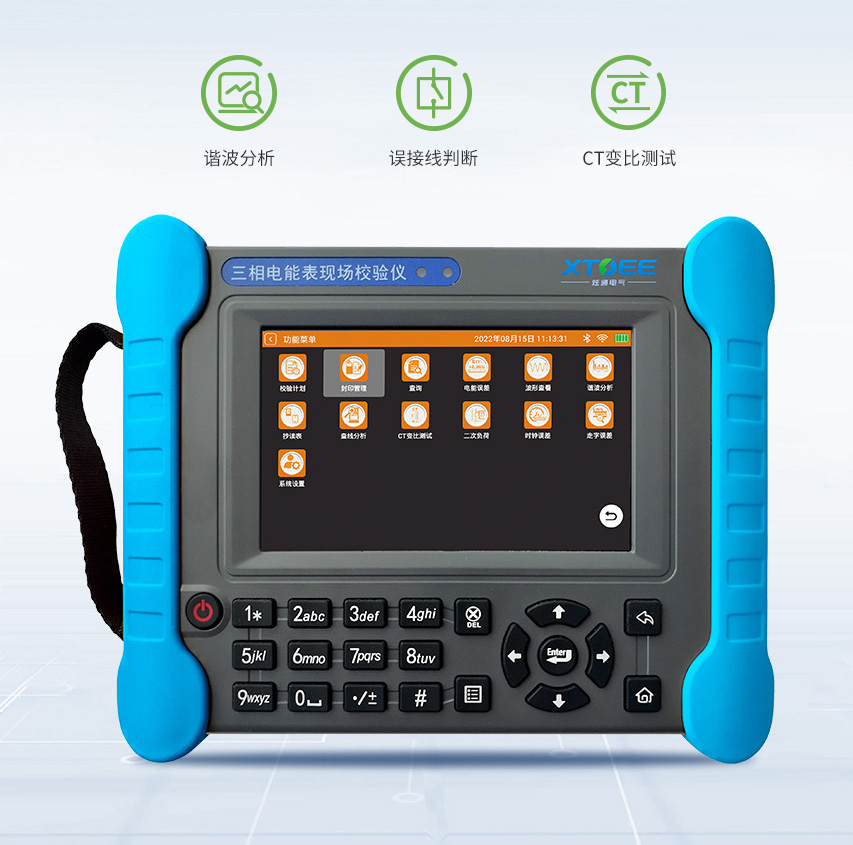

多功能集成

可测量电压、电流、功率、相位、频率等参数，支持谐波分析、误接线判断、CT变比测试等多种功能。

多功能集成

可测量电压、电流、功率、相位、频率等参数，支持谐波分析、误接线判断、CT变比测试等多种功能。

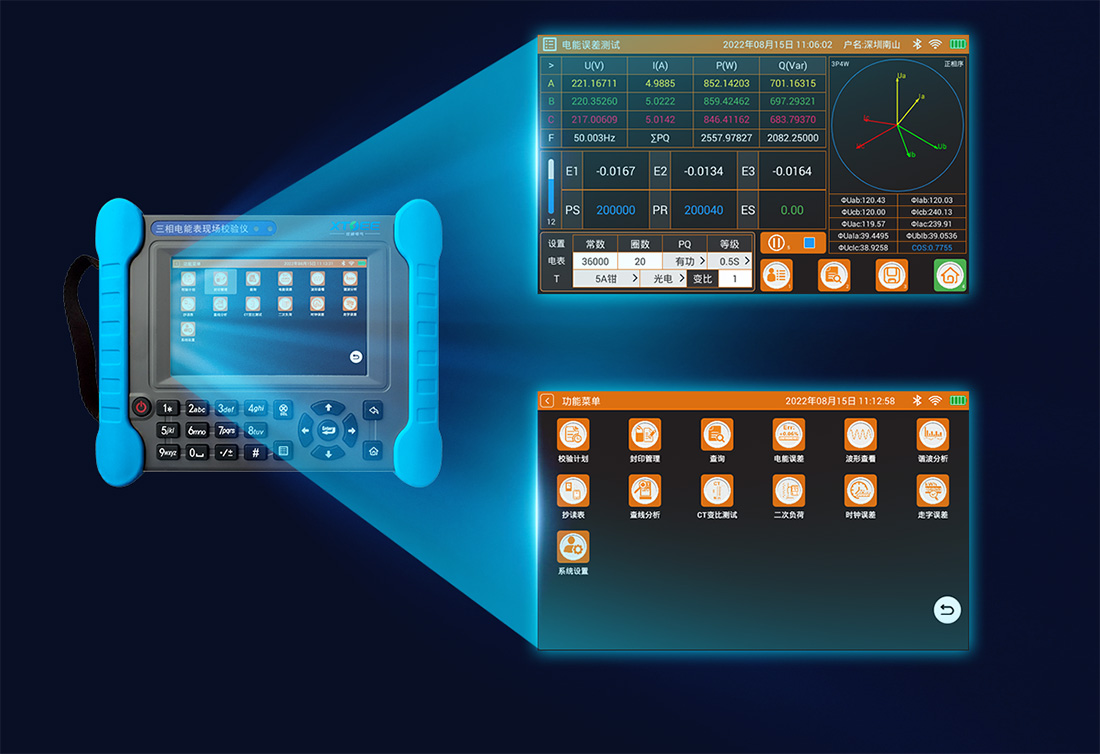

智能化操作

配备800×480分辨率的真彩色液晶显示屏，支持触摸屏和手写输入，操作便捷，界面友好。

智能化操作

配备800×480分辨率的真彩色液晶显示屏，支持触摸屏和手写输入，操作便捷，界面友好。

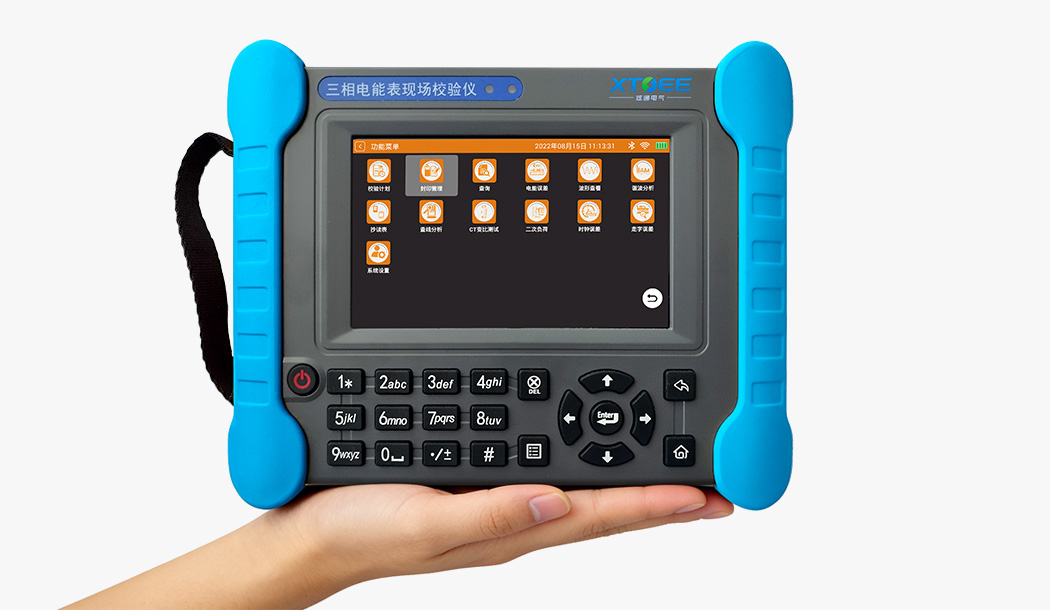

便携易用

小型化设计，重量轻，便于携带，适合现场使用。

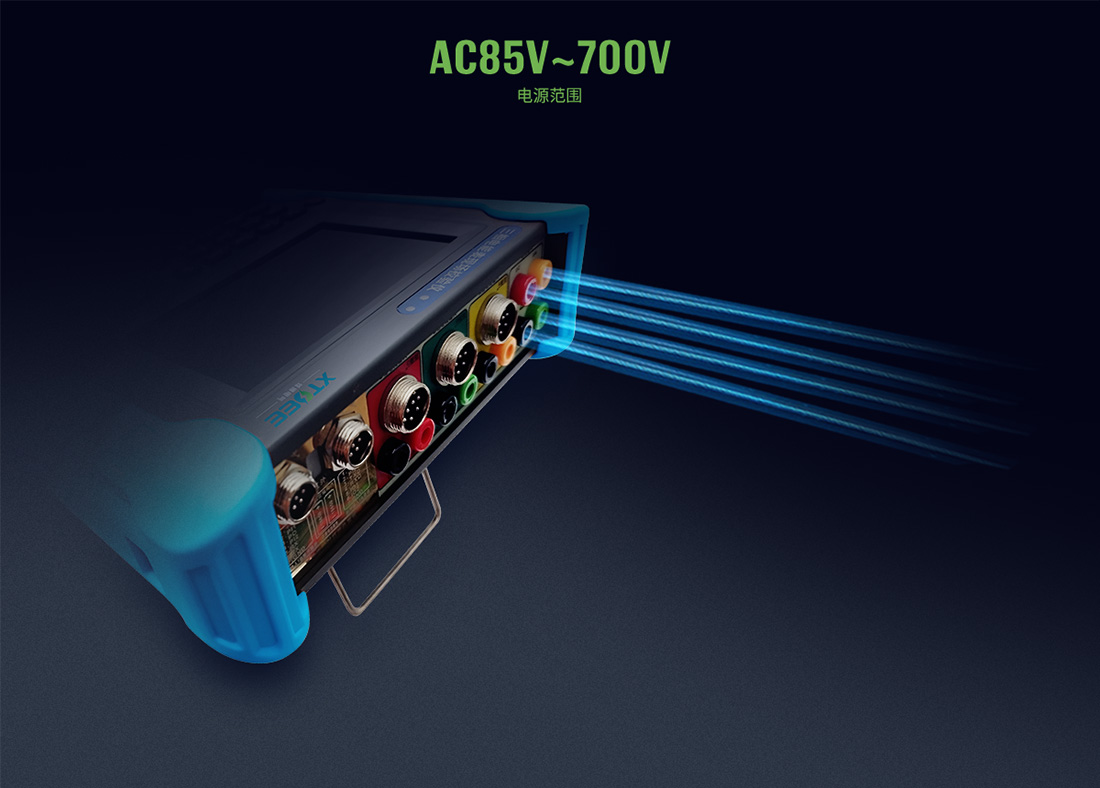

宽电源范围

支持AC85V~700V的电源范围，适应不同现场条件。

宽电源范围

支持AC85V~700V的电源范围，适应不同现场条件。

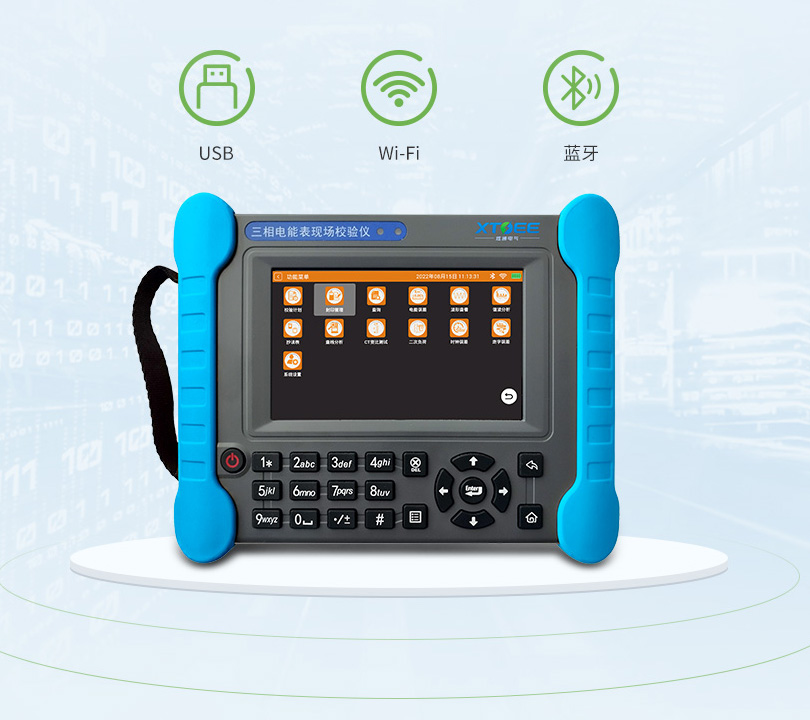

数据存储与传输

具备大容量存储，支持USB、Wi-Fi、蓝牙等多种通讯方式，方便数据管理。

数据存储与传输

具备大容量存储，支持USB、Wi-Fi、蓝牙等多种通讯方式，方便数据管理。
