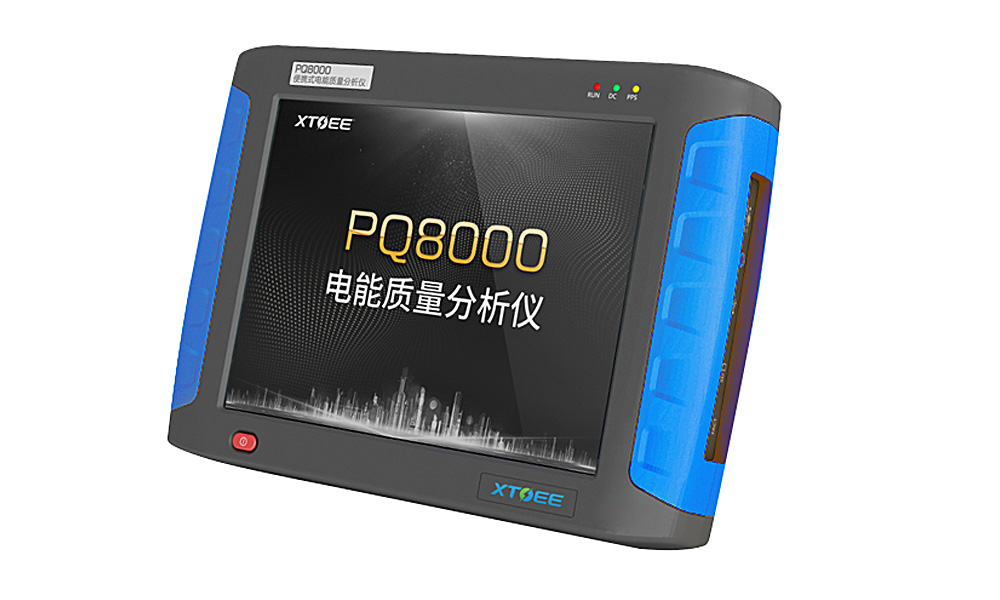

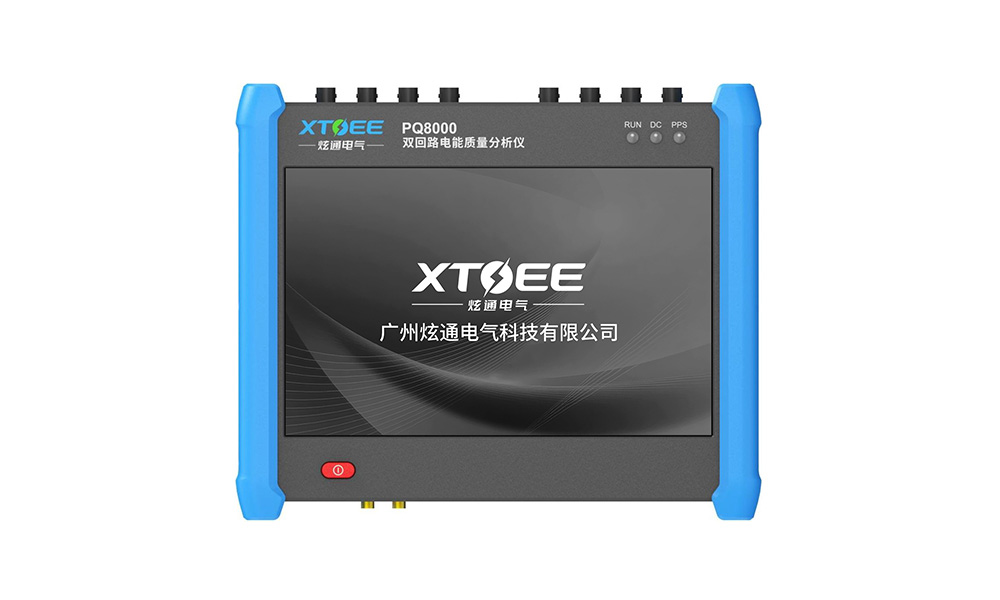

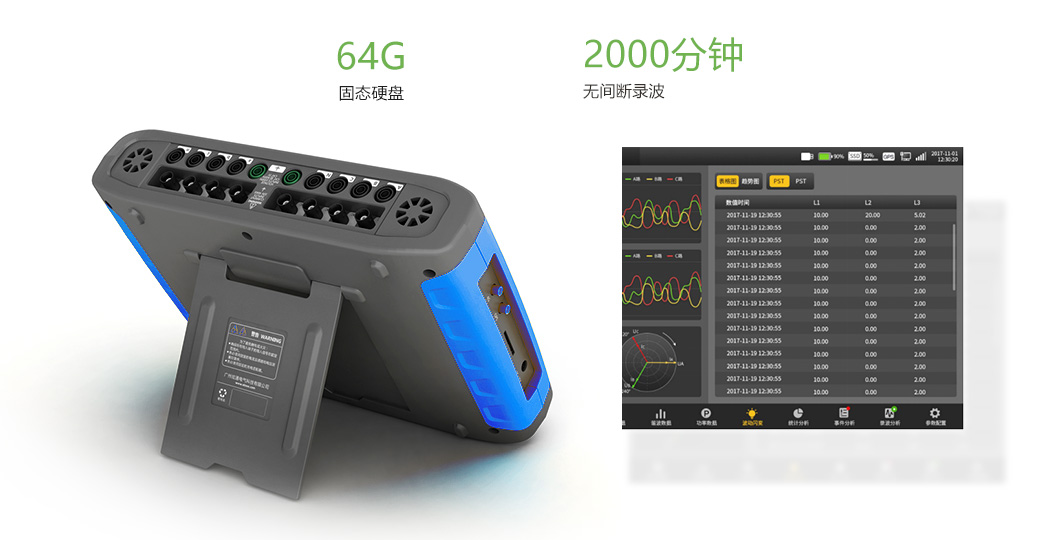

PQ8000双回路电能质量分析仪

智能互联双路同步电能质量分析

PQ8000 双回路电能质量分析仪是一款集高精度测量、多维度互联、便捷操作于一体的高端监测设备，凭借双回路同步监测、全无线远程访问、触控智能操作三大核心优势，为电网运维、工业生产、商业建筑等场景提供全流程电能质量分析。

产品特征

特征	参数
全触控	电容触控
无线传输	4G通信
对比分析	双回路接入
对时启动	GPS对时
大屏显示	10.1寸高清屏
高精度	测量精度IEC61000-4-30 A级

支持标准

序号	支持标准
1	IEC61000-4-30 A级
2	IEC61000-4-15闪变测量标准
3	IEC61000-4-7谐波测量标准

产品参数

项目	参数
采样率	51.2kHz
通道数	8通道电压，8通道电流
测量量程	电压：1-1000V，瞬时6000V 电流：交流、直流
频率	50Hz/60Hz
电池	可充电聚合物锂电池5000mAh
电池充电时间	＜3h（环境温度25℃）
适配器	输入交流220V，输出直流15V/3A
存储	512G
显示尺寸	229.46mm×149.1mm
分辨率	1280×800
重量	2.3kg
操作方式	触碰操作
接口	USB3.0，千兆网口，4G、GPS、WIFI

配件选项

型号	CTS5A	CTS5A-Pro	CTS200A	CTS500A	CTS6000A
外观
电流量程（AC）	5A	5A	200A	500A	6000A
可测电流范围	0.5A～50A	0.5A～50A	20A~200A	50A~500A	600A～6000A
输出电压（AC）	10mV/A	10mV/A	1mV/A	1mV/A	68mV/kA
幅值精度	±0.3% rdg	±0.3% rdg	±0.5% rdg、±0.01%f.s	±0.3% rdg	±0.5% rdg、±0.01%f.s
相位精度	±2°	±0.5°	±1°	±0.5°	±1°
最大允许输入（AC）	50A连续	50A连续	240A连续	550A连续	7000A连续
带宽	40Hz-5kHz	40Hz-5kHz	45Hz-5kHz	40Hz-5kHz	45Hz-5kHz
工作电压	CAT Ⅲ 300Vrms	CAT Ⅲ 300Vrms	CAT Ⅲ 600Vrms	CAT Ⅲ 600Vrms	CAT Ⅲ 600Vrms
可测导体直径	<15mm	≤12mm	≤46mm	<46mm	≤180mm
输出线长	3m	2.5m	3m	3m	2m
输出接头	安全BNC	安全BNC	安全BNC	安全BNC	安全BNC

名称	电压测试夹	测量线	GPS有源天线	4G天线
外观
型号	XDK-1033，66.9575.21	XMS-414，66.9014-200.21	GPS L1 1575.42.Mhz	700M 800M 1.8G 1.9G 2G 2.3G 2.6G 2.7G
电压安全等级	CAT III 1000Vrms	200cm	3V-5V	无
最大电流	32A	19A	7mm	SMA公针
认证	CE、UL	CAT III1000Vrms	28db±2db	12db±1db
颜色	黑色/绿色	CE、UL	<1.5:1	<1.8
品牌	Multi-Contact	Multi-Contact	3m	3m

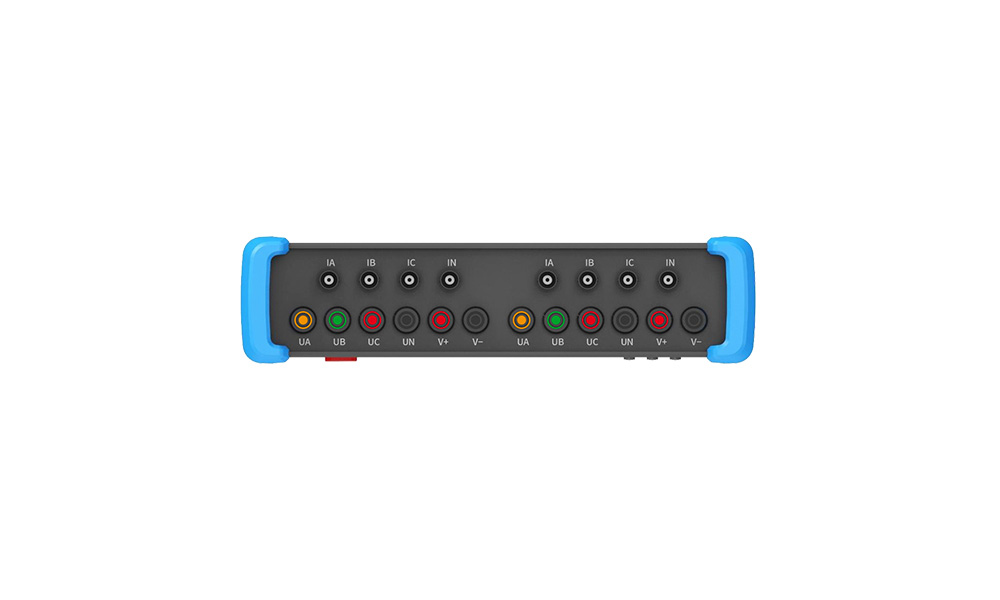

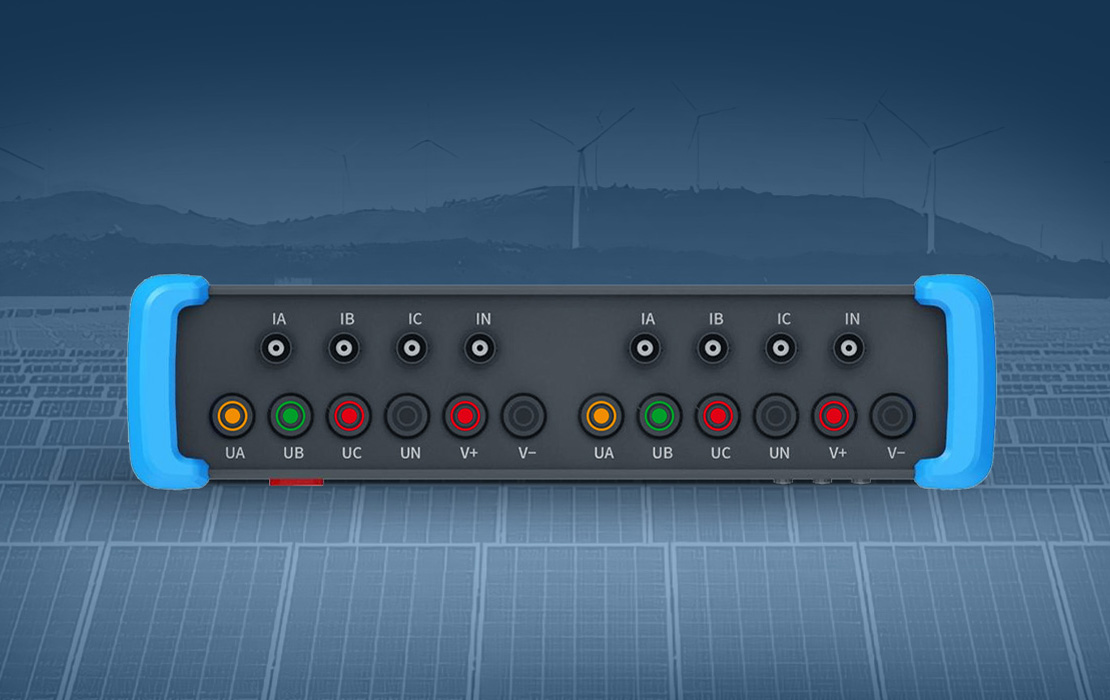

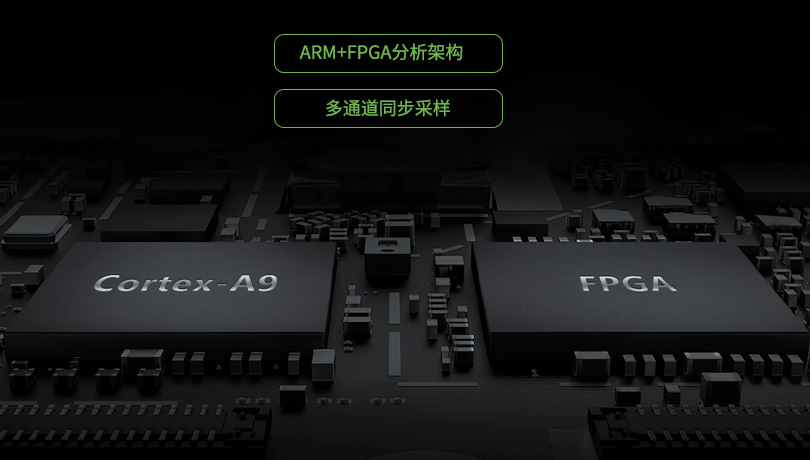

双回路同步采样分析

双回路同步采样分析，直接对比两条线路的电能质量差异，快速定位扰动源与能效损耗点，且电压差分采集，适用交直流测量有利于进行逆变测试。

双回路同步采样分析

双回路同步采样分析，直接对比两条线路的电能质量差异，快速定位扰动源与能效损耗点，且电压差分采集，适用交直流测量有利于进行逆变测试。

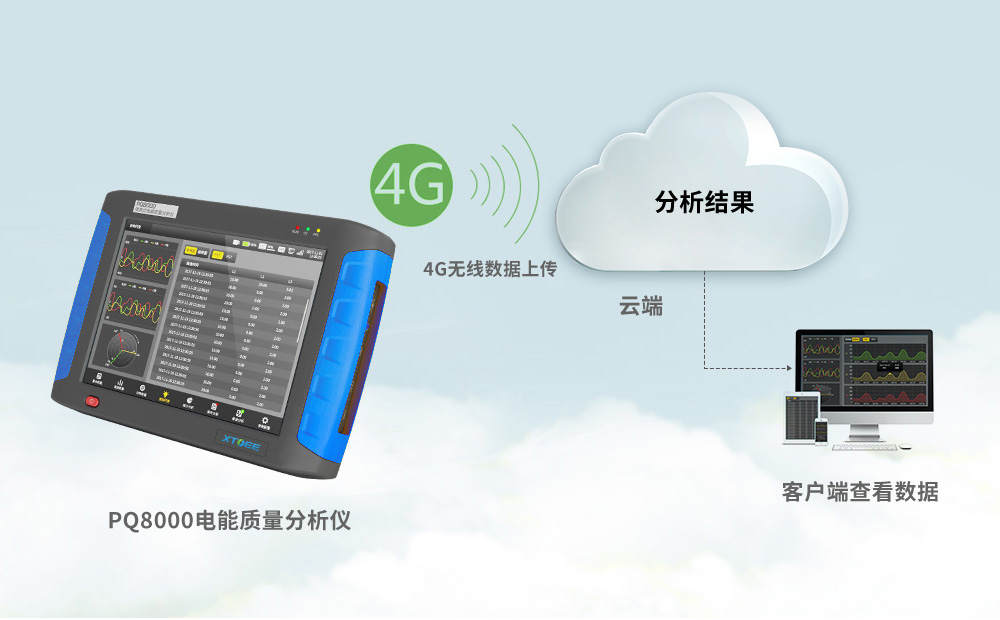

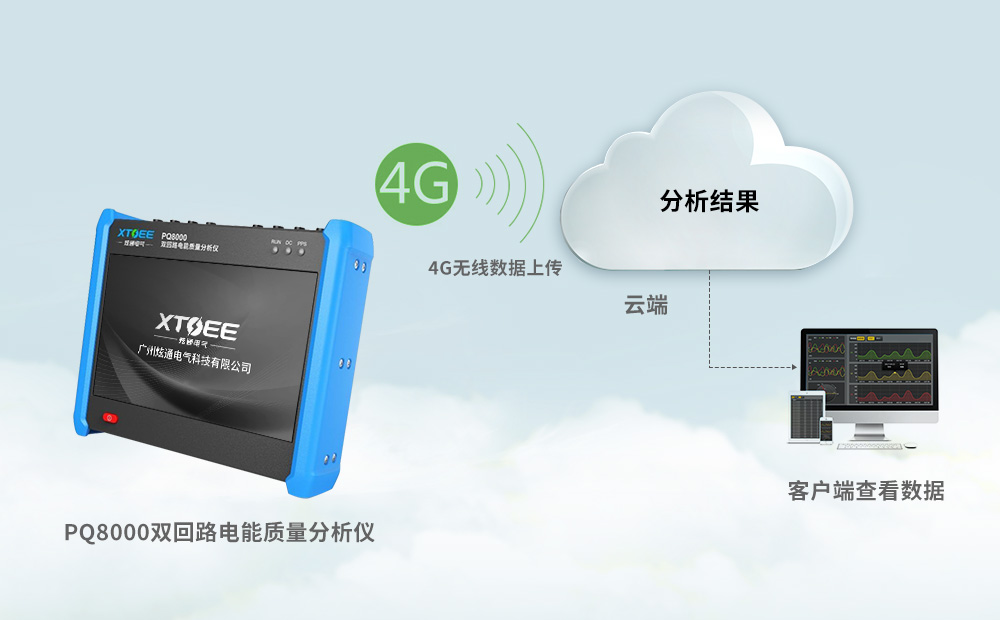

4G无线数据上传轻松应对复杂工业现场

首创4G上传分析结果，无需额外布线，可访问云端数据中心查看观测状态。轻松应对复杂的工业环境，全自动无人监测

4G无线数据上传轻松应对复杂工业现场

首创4G上传分析结果，无需额外布线，可访问云端数据中心查看观测状态。轻松应对复杂的工业环境，全自动无人监测

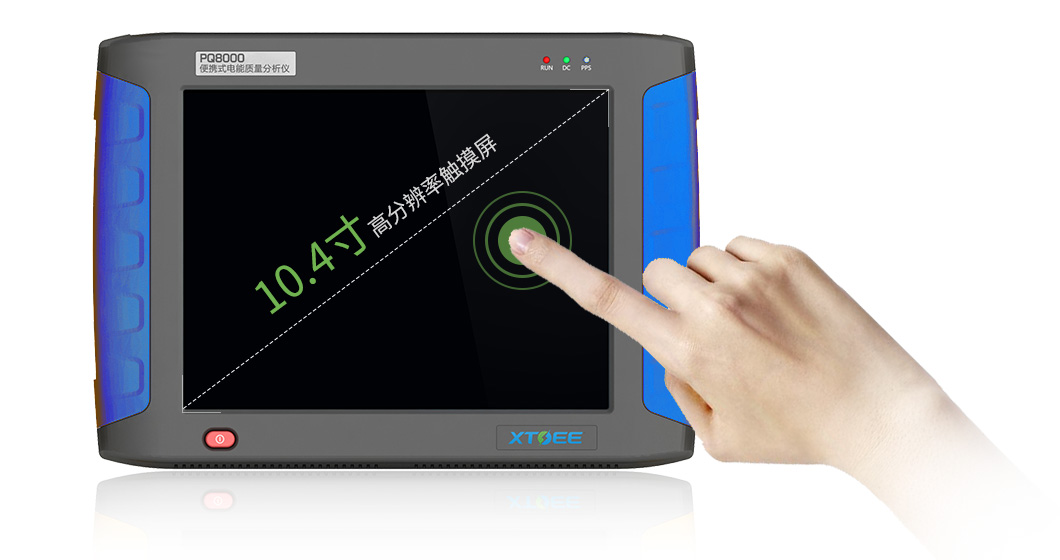

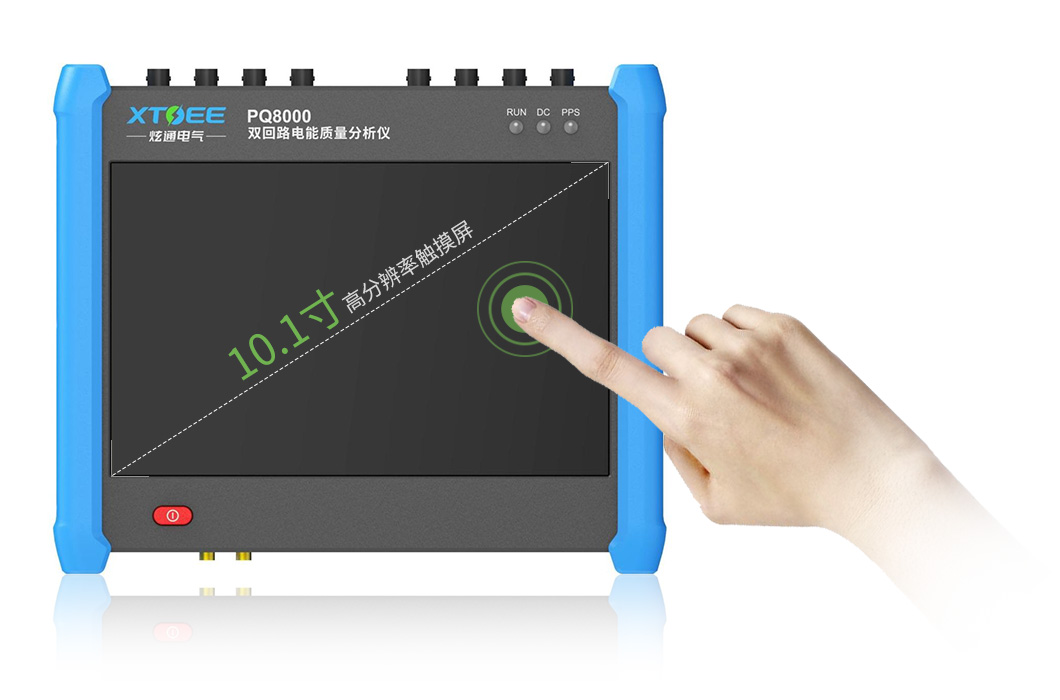

超大屏全触控

全触控式操作，高分辨率显示屏，本地即可处理数据采集、分析、报表生成，极简操作更加实用方便

测量精准，操作便捷，功能全面

全面覆盖电能质量的所有参数测量

测量精准，操作便捷，功能全面

全面覆盖电能质量的所有参数测量

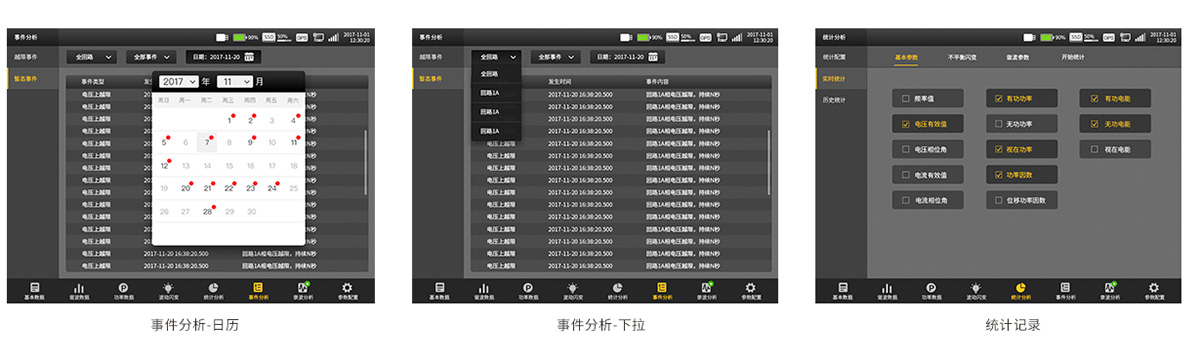

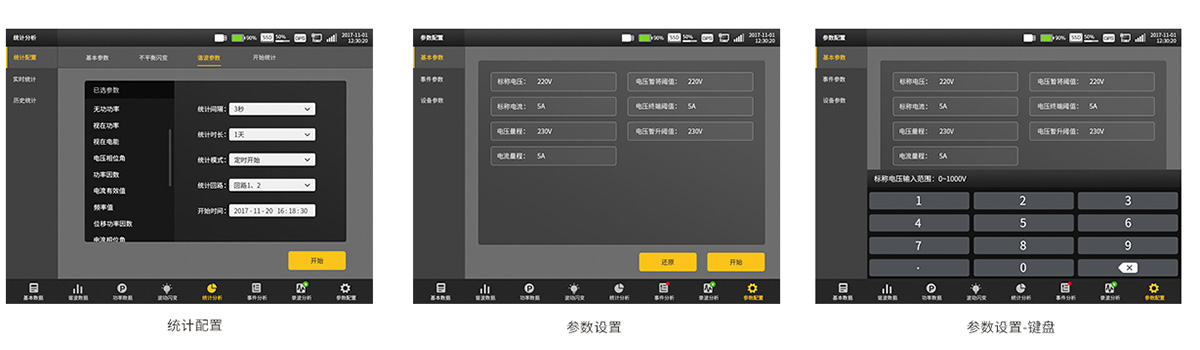

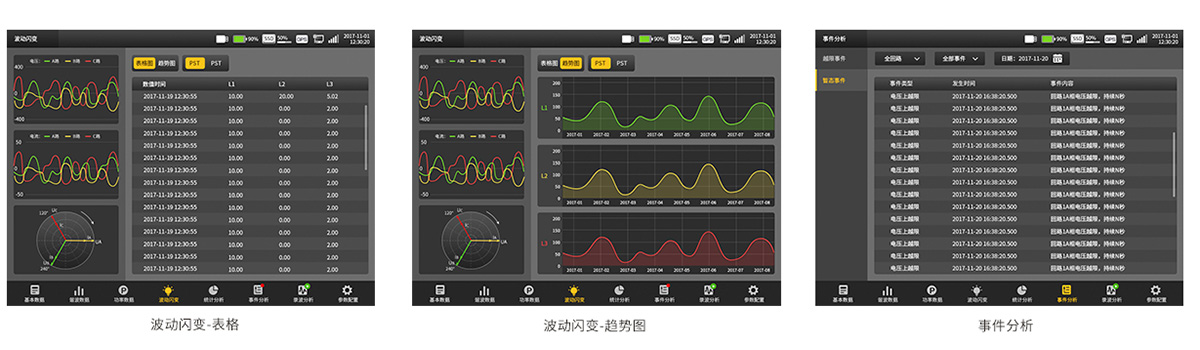

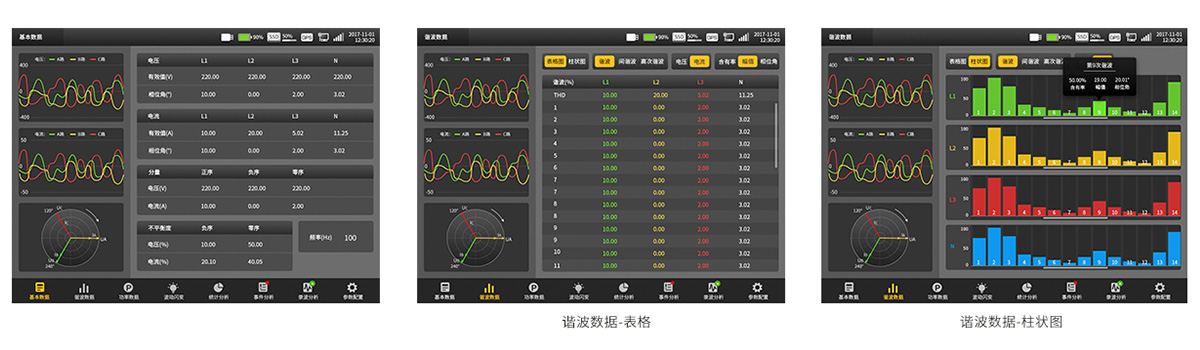

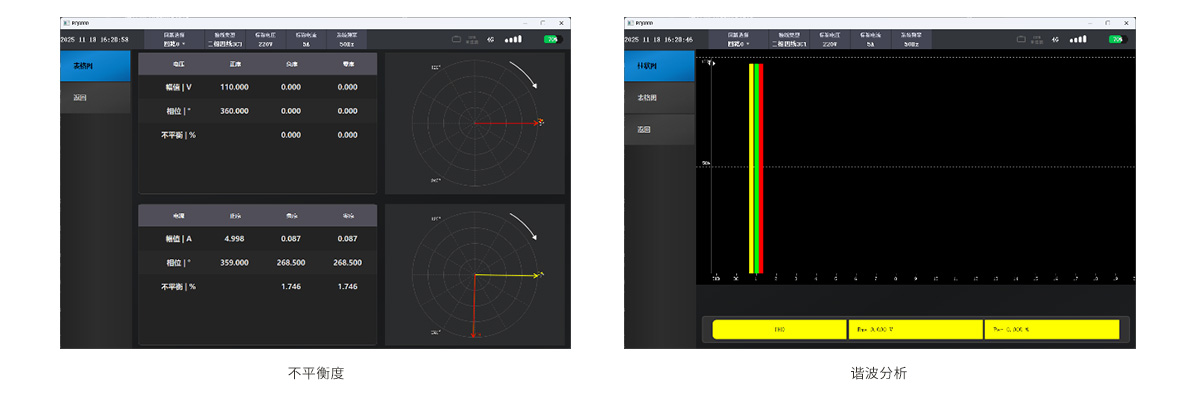

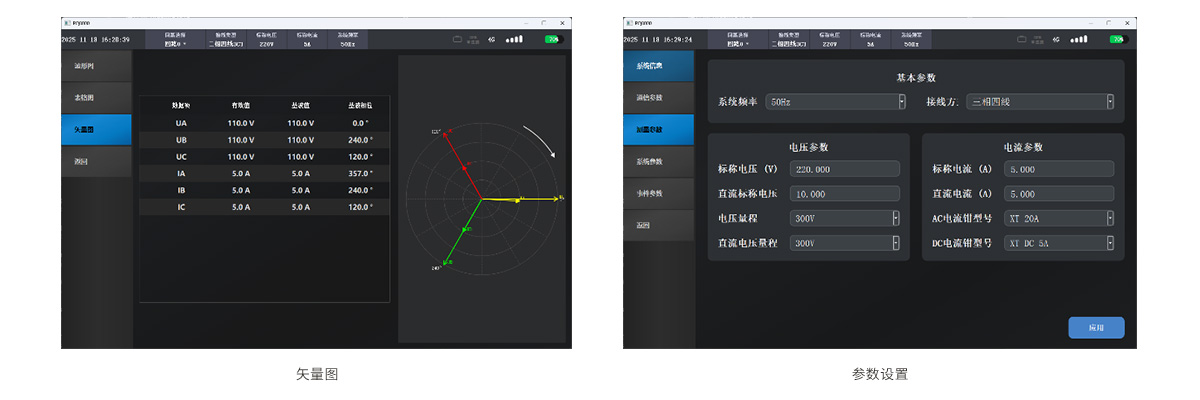

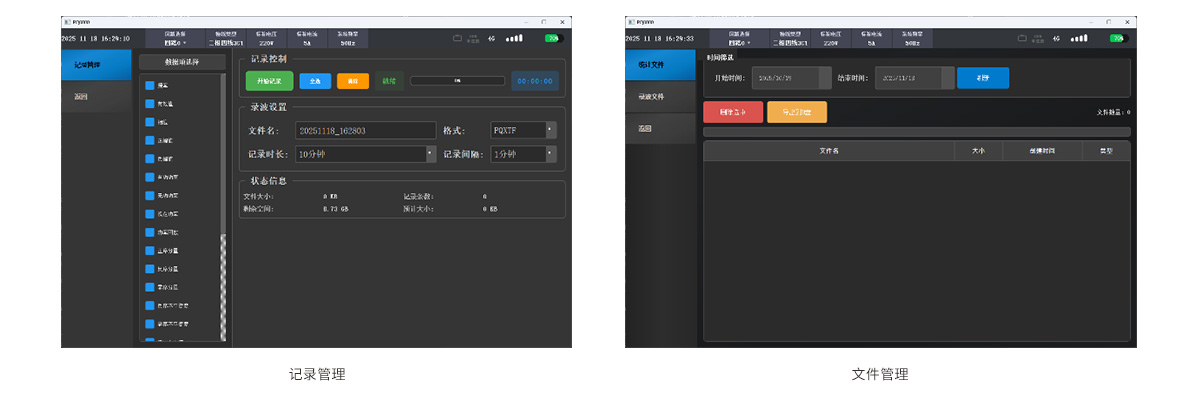

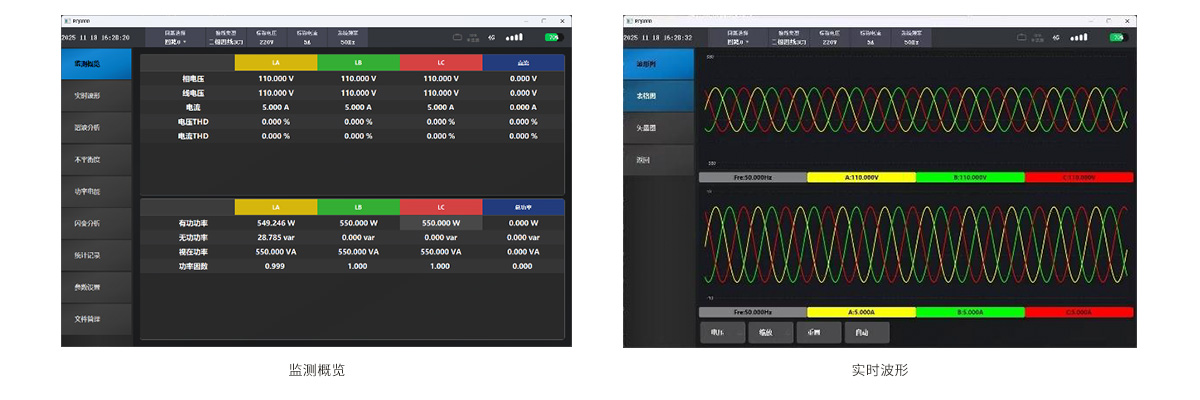

软件界面展示
