HC2000谐波治理装置

HC2000谐波治理装置主要针对用电系统中的谐波、无功功率，以及三相不平衡问题做治理。

HC2000谐波治理装置通过外部电流互感器CT，实时检测负载电流，并通过内部DSP计算，提出负载电流的谐波成分，然后通过PWM信号发送给内部IGBT,控制逆变器产生一个和负载谐波大小相等、方向相反的电流注入到电网中补偿谐波电流，实现滤波功能，通过HC2000偿后的THDi<5%，cosφ0.99级补偿效果。

APF-标准机型产品特点

整机效率	补偿精度	尺寸重量	防尘滤网	风扇警告	温度检测
新硬件平台实现98%效率	算法优化创新，谐波补偿率98%。	为常规机型体积的2/3	通风口插件预留接口，兼容防尘滤网卡扣式安装设计，便于拆卸清洗。	增加风扇告警功能，精确反馈故障点。	实时温度检测，保障设备运行安全。

支持IEEE-519谐波标准

额定电压为120 V至69 kV的系统的电流失真限值
最大谐波电流失真（IL百分比）
单个谐波阶数（奇次谐波）
ISC/IL	3≤h<11	11≤h<17	17≤h<23	23≤h<35	35≤h<50	TDD
<20C	4%	2%	1.5%	0.6%	0.3%	5%
20<50	7%	3.5%	2.5%	1%	0.5%	8%
50<100	10%	4.5%	4%	1.5%	0.7%	12%
100<1000	12%	5.5%	5%	2%	1%	15%
>1000	15%	7%	6%	2.5%	1.4%	20%
定义： ISC=PCC点处的最大短路电流 IL=在正常负载运行条件下，PCC点处的最大需求负载电流（基波电流） PCC=在公共电源系统中，最接近特定负载，其他负载与该点连接或可能连接。（一般选择安装上游点）

产品参数

项目	参数
容量规格	APF5/10/15	APF25/35	APF50/60	APF75	APF100	APF150	APF300
额定输入线电压	380V(-40%~+20%);220V(-20%~+20%)
电网频率	50/60Hz
整机效率	≥97%
电网结构	三相三线；三相四线
可并联台数	不限
额定容量	5A/10A/15A	25A/35A	50A/60A	75A	100A	150A	300A
谐波补偿	支持
无功补偿	支持
不平衡补偿	支持
滤波滤除范围	2~61次	2-50次任意谐波
谐波滤除率	> 95%
目标功率因素	从-1～1可调

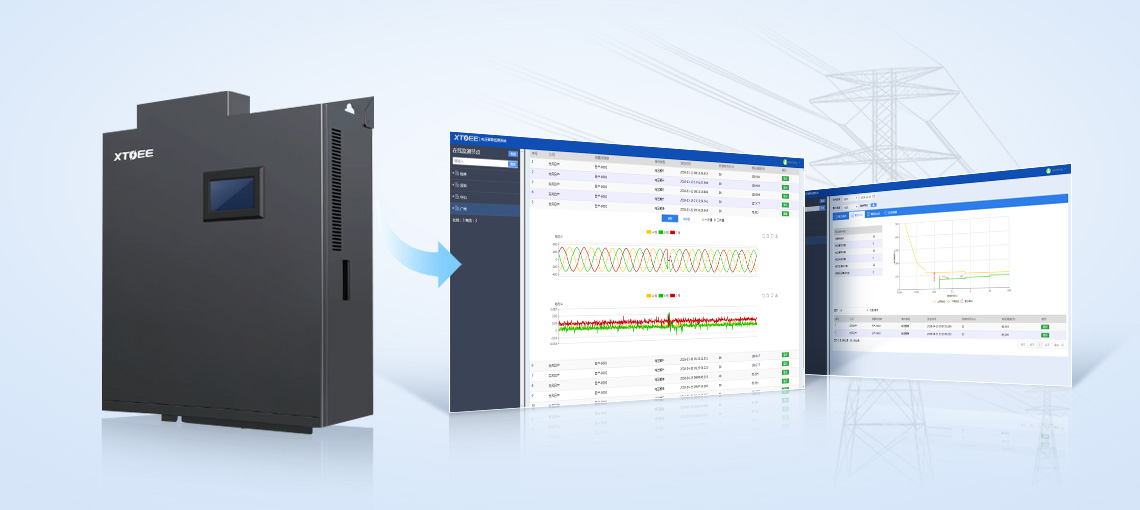

通讯接口	RS485,网口(选配),Modbus协议

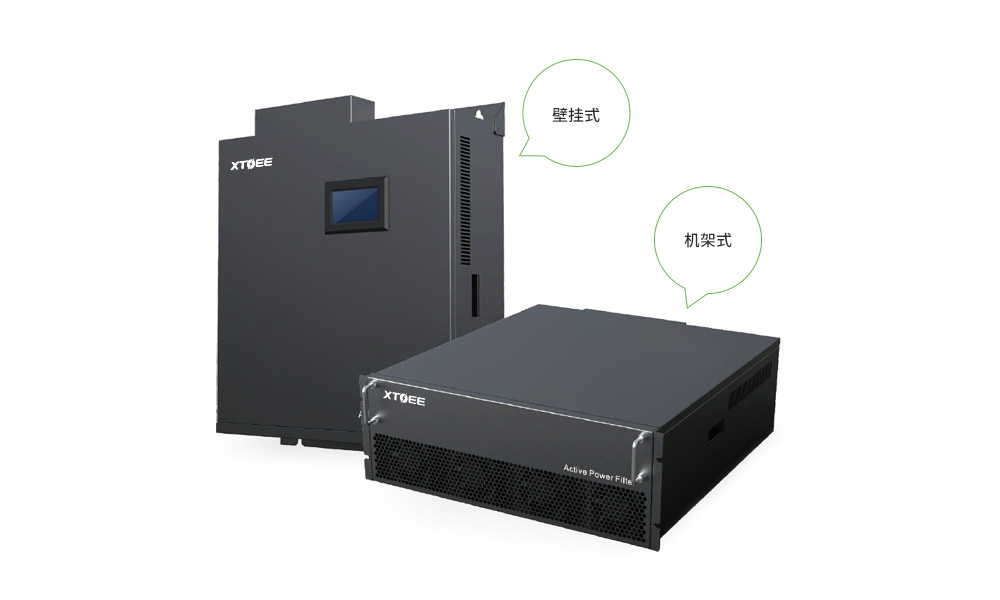

安装方式	机架式/壁挂式	机架式/壁挂式/整柜式
颜色	黑色细砂纹
海拔高度	≤1500m,1500～4000m之间，根据国标GB/T3859.2,每增加100m,功率降低1%
运行温度	-10℃~+40℃
防护等级	IP20，其余IP等级可定制

极致模块化设计

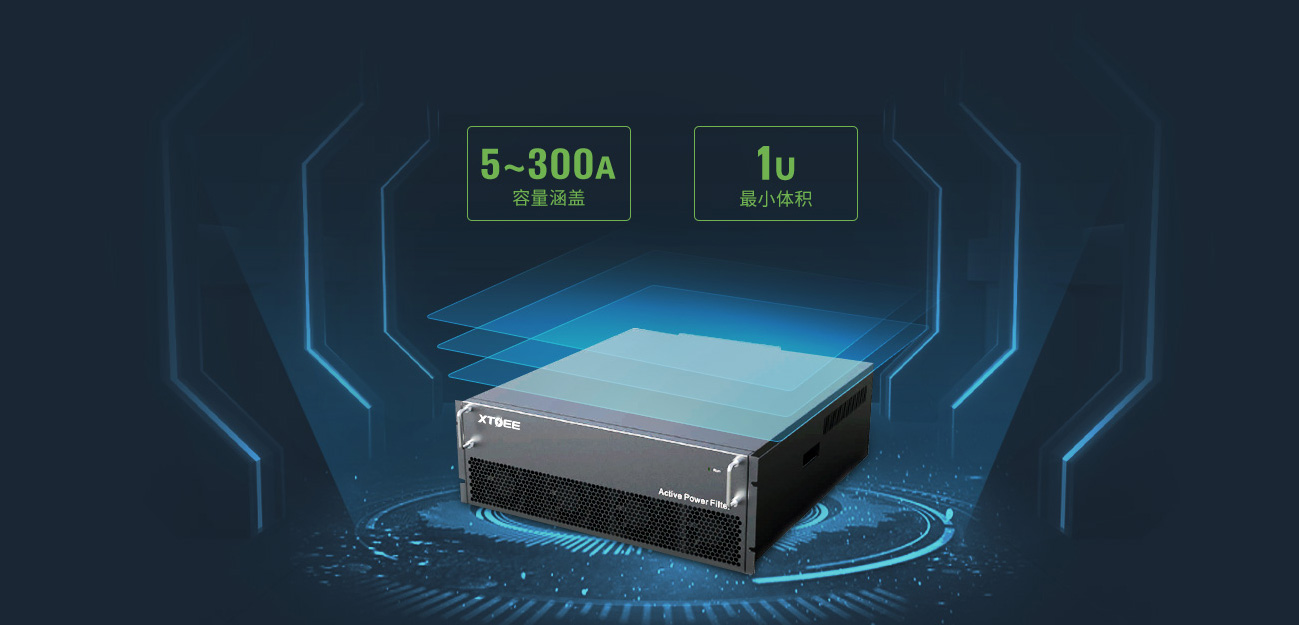

极致模块化设计，标准380V机型容量涵盖5~300A，300A机型除外，其他容量均有220V等级机型。5~300A 超高功率密度集成，最小1U体积。

极致模块化设计

极致模块化设计，标准380V机型容量涵盖5~300A，300A机型除外，其他容量均有220V等级机型。5~300A 超高功率密度集成，最小1U体积。

针对各种恶劣应用环境

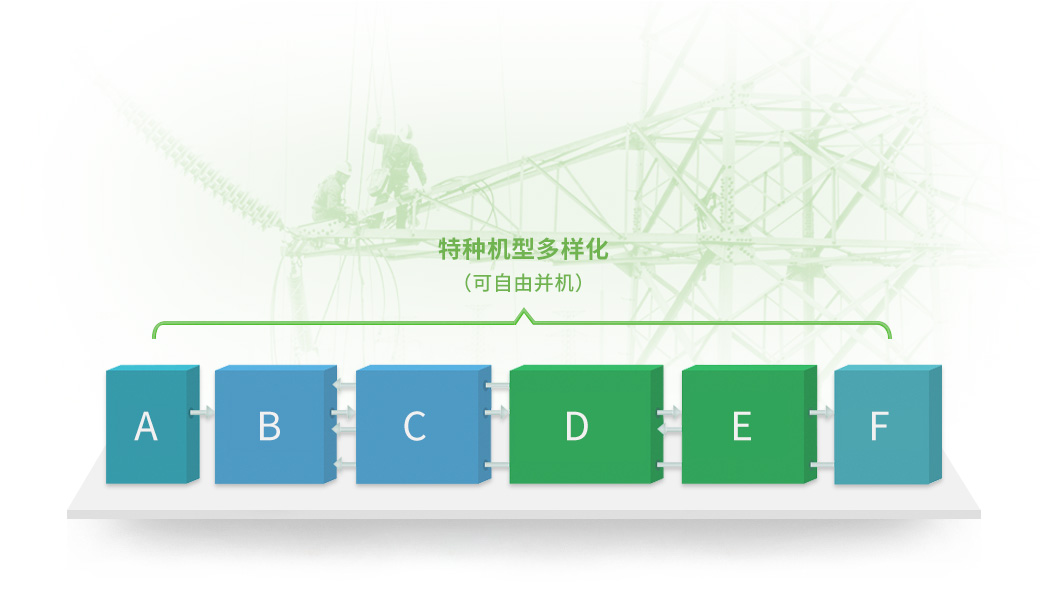

针对各种恶劣应用环境，具备多样化特种机型，并且不同容量机型可自由并机，满足不同容量组合需求。

针对复杂电气系统，具备自主开发独特算法

针对复杂电气系统，具备自主开发独特算法。超宽电压、频率适用范围，可稳定工作于波动电气环境或特殊区域。

认证齐全

认证齐全，具备型式认可、安规认证、环境认证、船级社认证等国内外区域、行业要求的多种认证。

认证齐全

认证齐全，具备型式认可、安规认证、环境认证、船级社认证等国内外区域、行业要求的多种认证。
