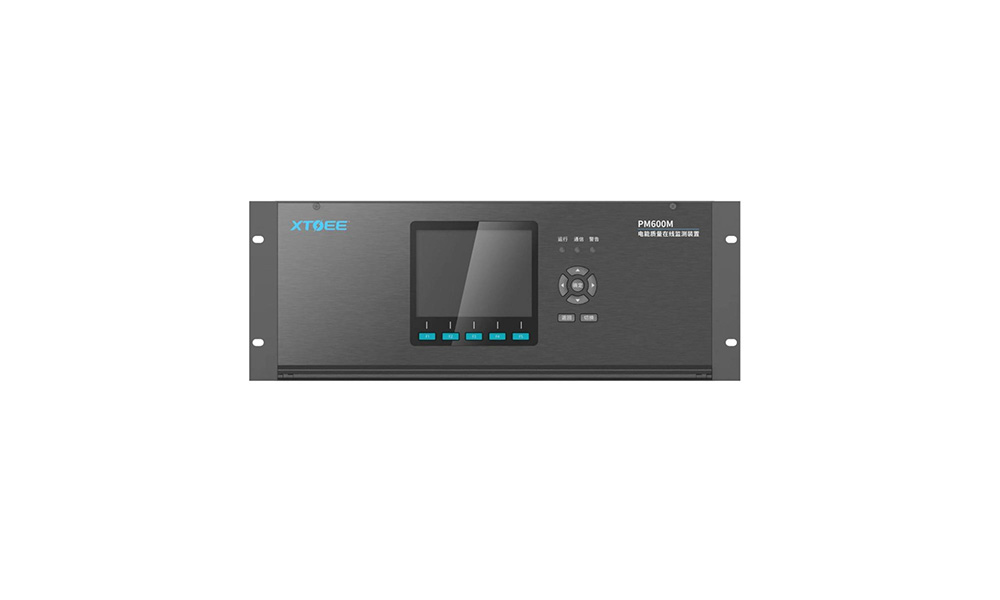

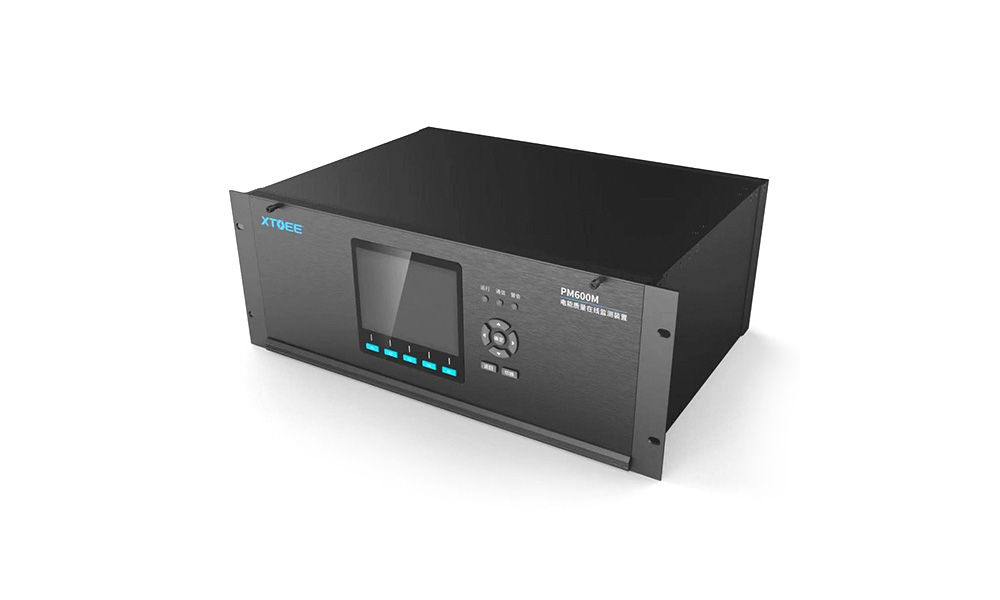

PM600M多回路电能质量监测装置
广泛应用于全国各地各级变电站对现场电能质量的监测与分析
PM600M 多回路电能质量监测装置主要针对国网和南网各级变电站电能质量监测而研制，具备高精度、多通道、高稳定的特征，通过了开普实验室型式试验认证和IEC61850 规约一致性实验认证，精度完全符合IEC61000-4-30A 级标准。目前已通过全南网和国网大部分省市电科院的入网检测。
产品参数
| 项目 | 参数 |
|---|---|
| 电压通道/电流通道 | 一共12个回路通道，电压和电流通道可随意组合 |
| 电压量程 | 标称值57.74V、100V、230V、380V，最大可测460V |
| 电流量程 | 标称5A，最大10A |
| 标准频率 | 50HZ |
| 接线方式 | 三相三线/三相四线 |
| 测量项目 | 录波分析、谐波分析、电压波动/闪变、功率分析、电压/电流、不平衡、频率、告警记录、事件记录 |
| 通讯规约 | IEC61850、Modbus |
| 数据格式 | PQDIF、Comtrade |
| 尺寸 | 428.8x276.5x177mm |
| 重量 | 约5kg，每加一块板卡约增加1kg |
| 屏幕尺寸 | 7英寸 |

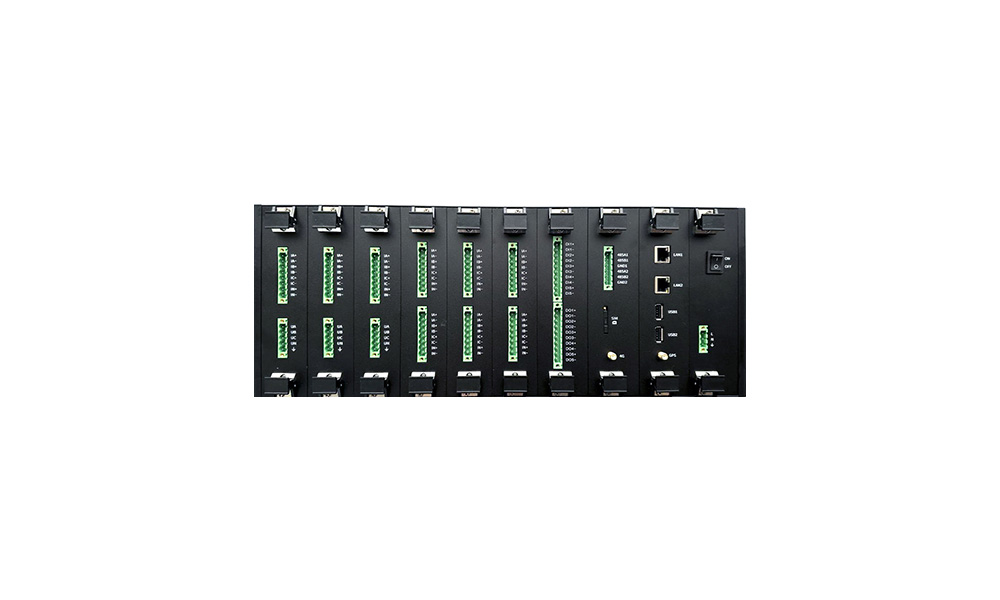

| 外部接口 | 2个USB接口、2个以太网接口、485接口、IRIG-B码对时接口、4G天线接口、GPS天线接口、SIM卡插口、5个DI和5个DO |
| 存储类型 | 内置SD卡存储 |
| 存储容量 | 32G |
| 电源 | +85VAC~+265VAC，110V/220VDC |
原始波形显示与测量
监测被测信号50次谐波分量，包括1~50 各次谐波畸变率、 总谐波畸变率、谐波相角、间谐波，满足国标GB/T 14549 和IEC61000-4-7 对公用电网谐波的测试要求。

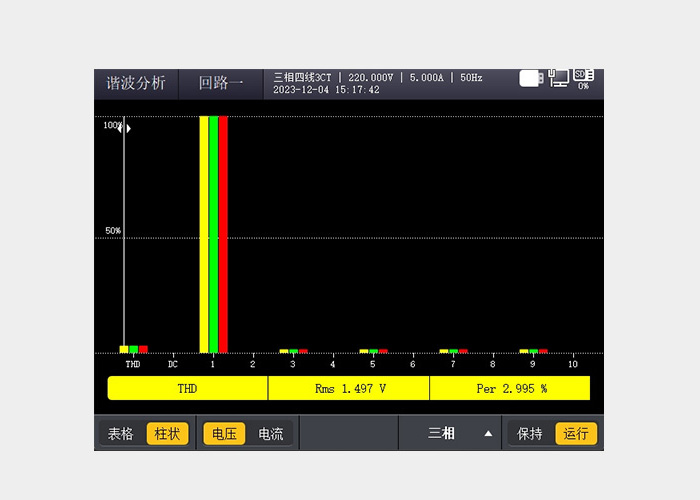

谐波分析
谐波分析功能可分析用户所有回路的谐波、间谐波以及高次谐波信息，最高可分析至63次谐波。内容包括谐波幅值、相位、含有率等，以及THD值等其他信息。可以自由选择表格形式或柱状图形式观察数据。

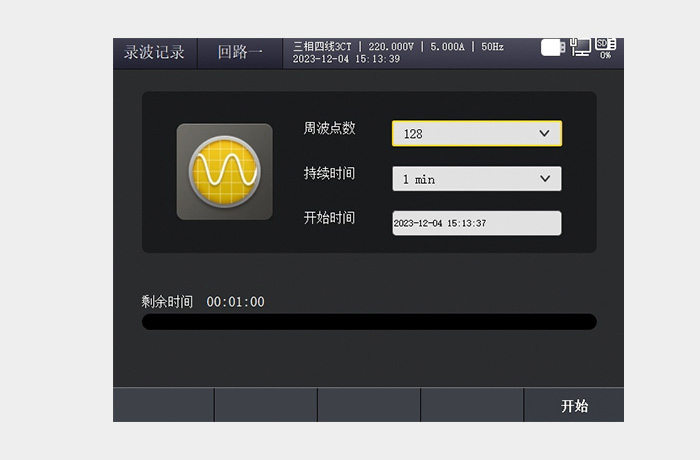

电压波动与故障录波
能捕捉所有电压电流通道的波形，分析干扰源。谐波分量超标、畸变率超标、电压有效值超标、短路故障等均可启动电压波形与故障录波记录，从而捕捉电压波形细微的变化。

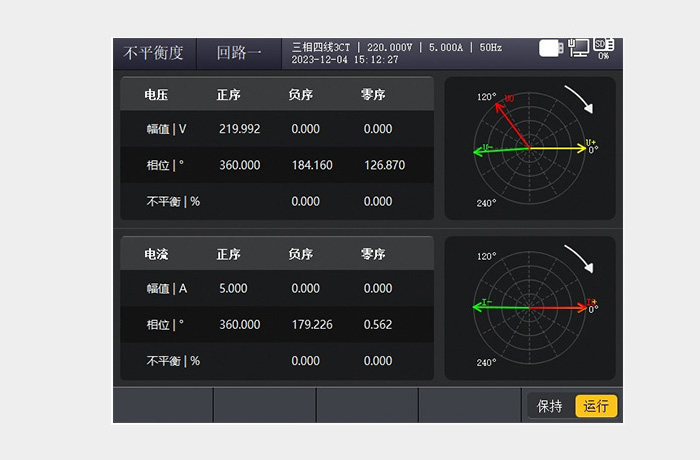

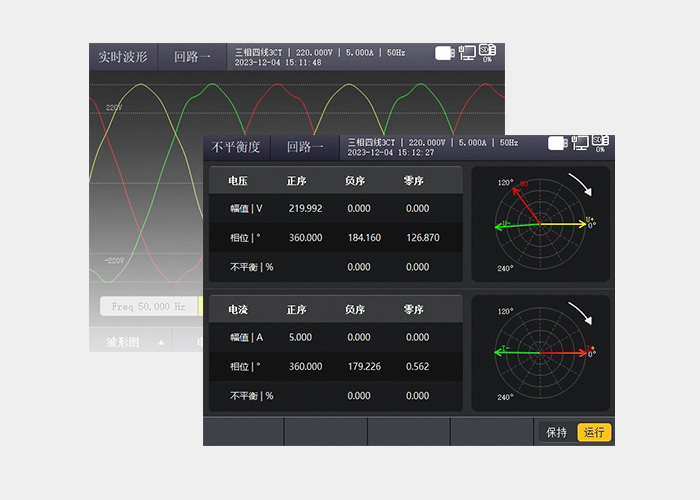

分量测量及电压不平衡度分析
可测量电压电流的不平衡度及零序、正序、负序的幅值和相位，显示电压电流的相位图。

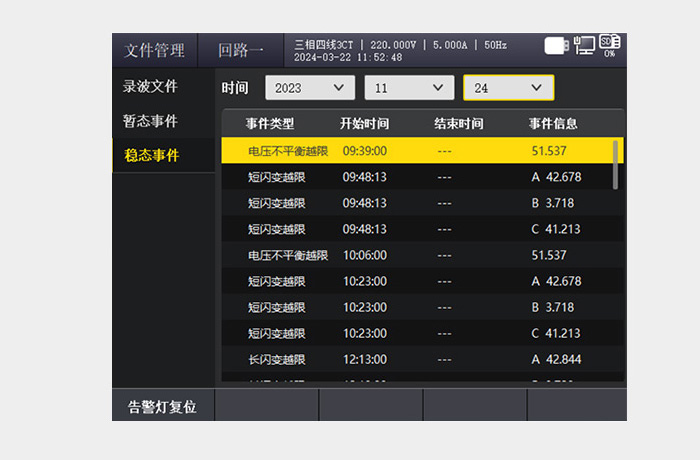

电能质量稳态事件记录
PM600M电能质量在线监测装置可以连续不间断监视电能质量稳态事件，通过软件可设置不同的触发条件，启动超标电能参数统计并记录对应超标量，时间分辨率达1ms。

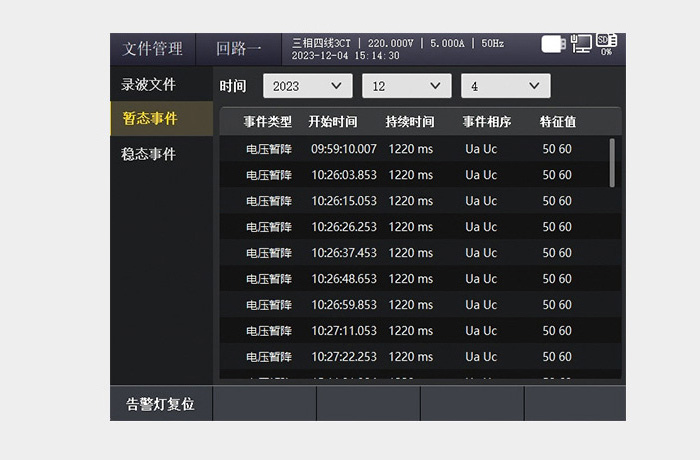

电能质量暂态事件记录
PM600M电能质量在线监测装置可以连续不间断监视电能质量暂态事件，通过软件可设置不同的触发条件，启动超标电能参数统计并记录对应超标量，时间分辨率达1ms。
支持标准化数据格式

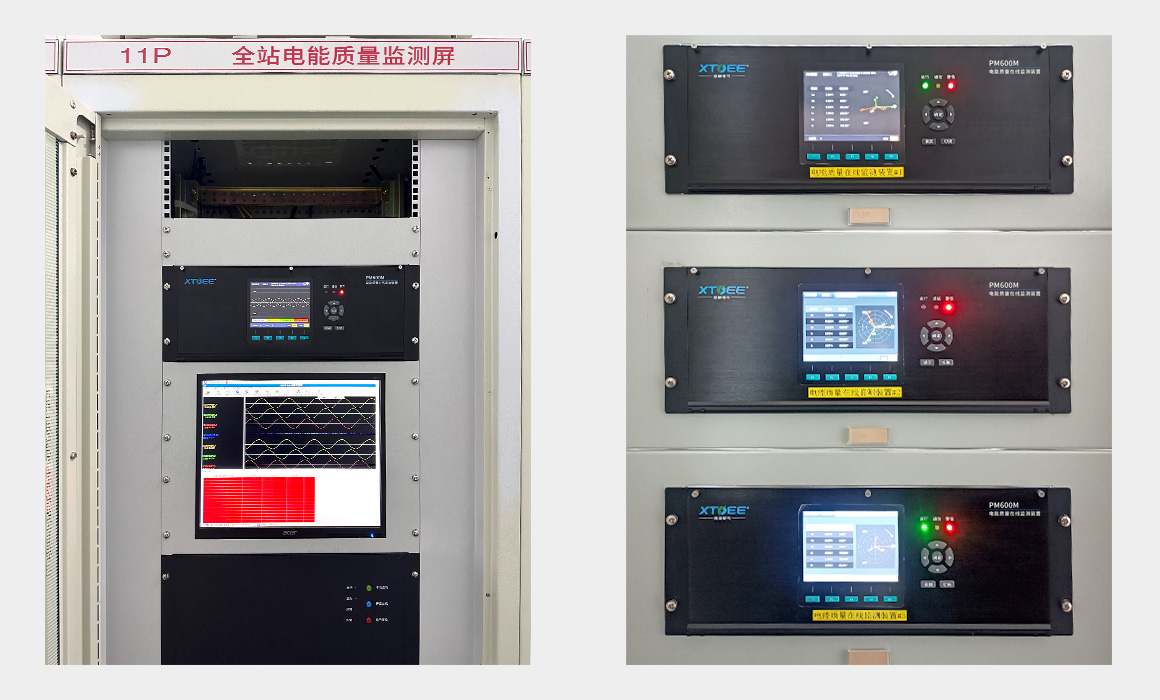

应用案例
