电能质量监测云平台

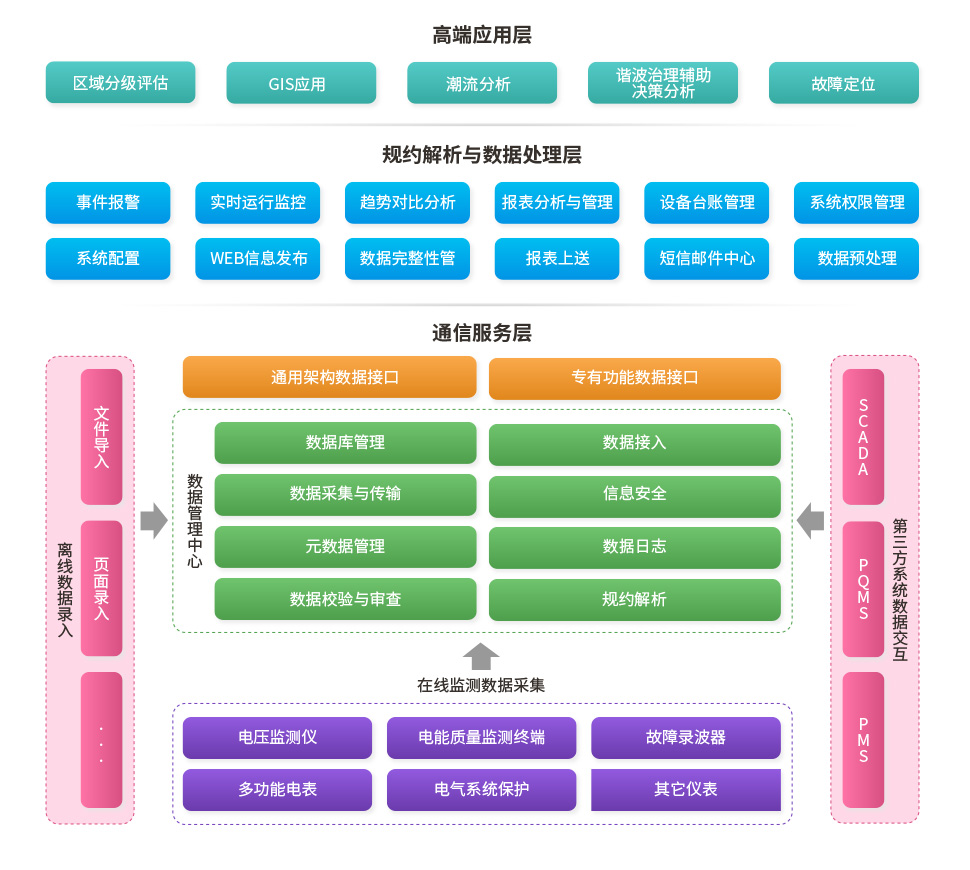

炫通电气自主研发的电能质量监测云平台,为行业客户提供了全面的电能质量监测与分析解决方案。电能质量监测云平台功能框架图见下图。

系统功能上分为三层:通信服务层、规约解析与数据处理层、高端应用层。通信服务层提供高可靠高并发的通信连接服务,为监测终端提供接入管理和大数据可靠传输,实现各种数据源的数据采集、数据预处理,并向数据应用开放通用和专用的数据接口。规约解析及数据处理层提供电能质量数据的解析及存储处理。高端应用层提供系统、权限、站点等管理及数据监测与分析报表等数据服务,满足管理技术人员的管理工作需要并为监测站提供大数据分析决策数据。

通信服务层:支持高并发大数据量的通信及数据存储服务

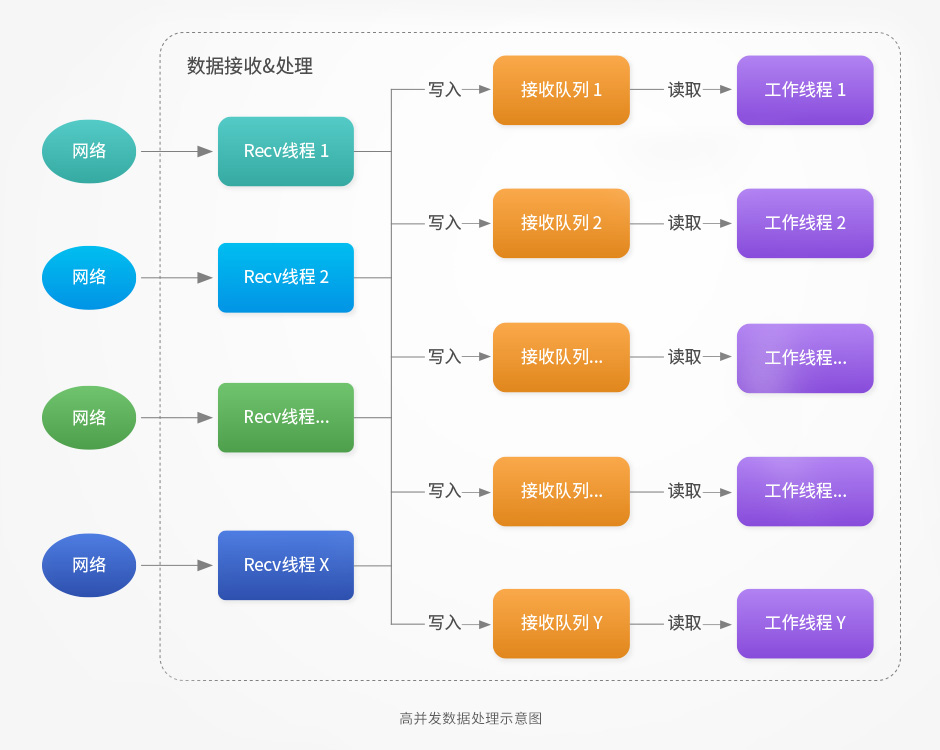

采用计算机完成端口IO设计先进技术,利用Windows内核来进行I/O的调度,实现高性能的TCP/IP网络连接和数据传输。使用消息队列技术对各个连接终端进行数据管理,实现采集数据的连续性、合理性、可靠性,满足数千个监测点的大型电能质量监测管理系统数据存储和处理需要。数据库服务器负责统一存储、管理终端上送监控数据和系统配置信息,为WEB服务器、本地显示等模块提供数据检索支持。

规约解析与数据处理层:可定制通信规约

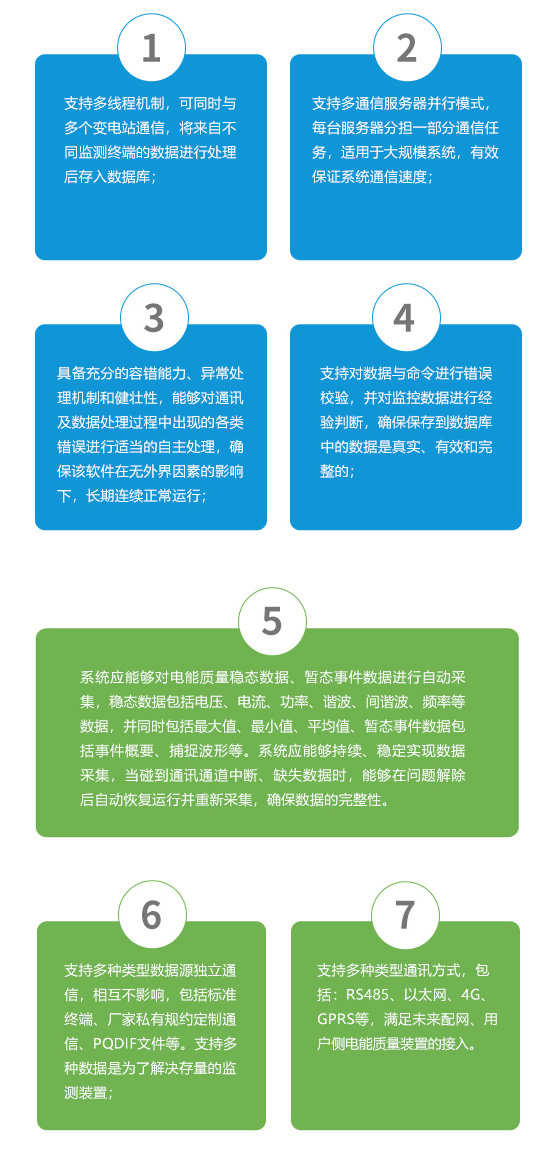

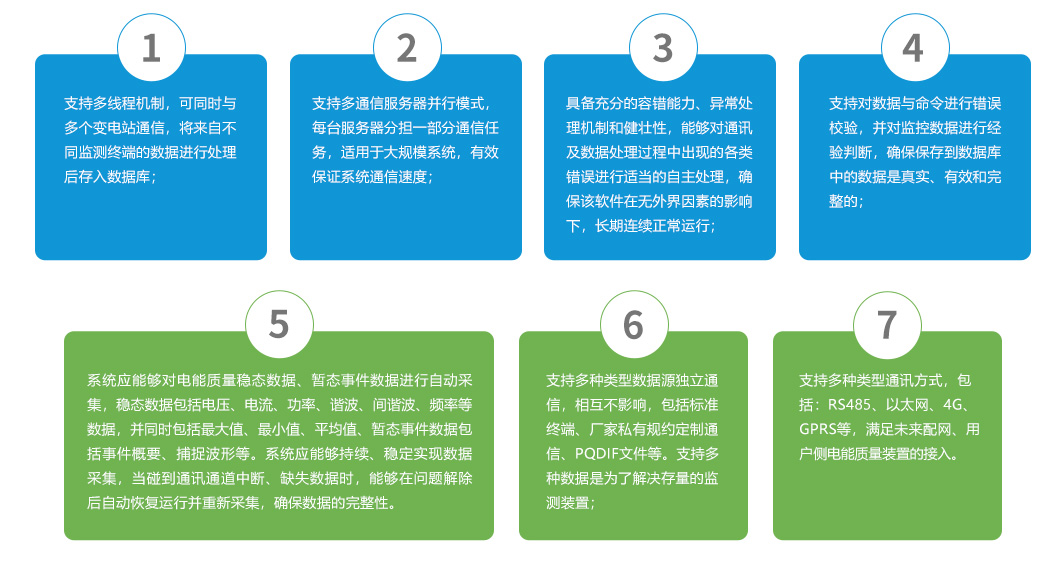

通信规约主要用于实现电能质量监测终端与云平台的通信。云平台支持多种通信规约的定制,将终端采集的原始电能质量数据,经过数据处理中心后存储到数据库中,并可以远程查询监测终端的状态,进行远程参数的设置和修改,具体特性如下:

高端应用层:丰富的数据监测及报表分析功能

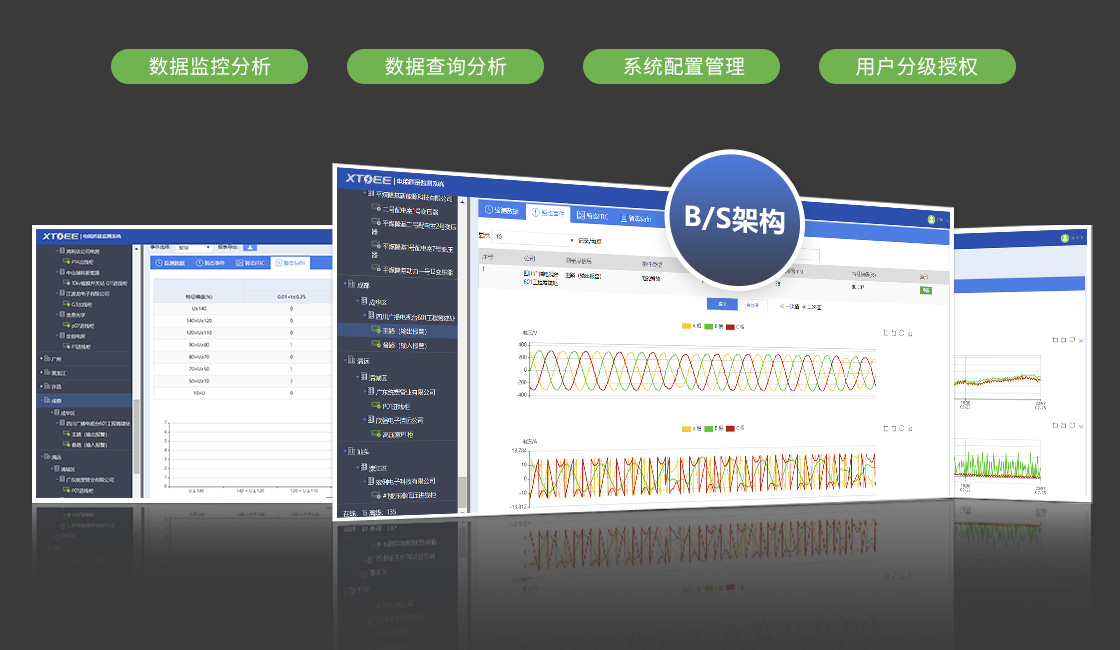

采用B/S架构的WEB实现数据监控与统计分析展示,提供丰富的数据查询分析、系统配置管理功能,提高信息利用和传输率,满足不同用户业务需要。同时,采用多级用户分级授权机制,根据业务范畴差异,从操作权限、可访问监测节点、可访问功能界面三个角度针对性满足不同层次、不同领域用户的个性化需求,满足不同客户的数据权限管理需求。

WEB功能介绍

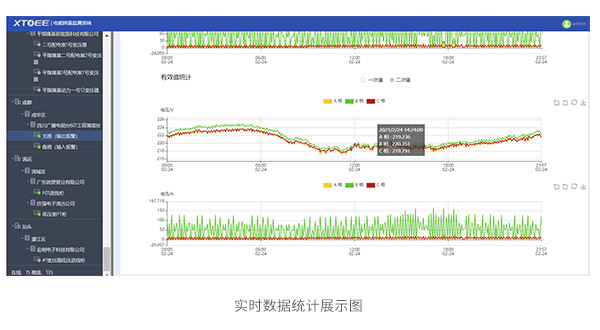

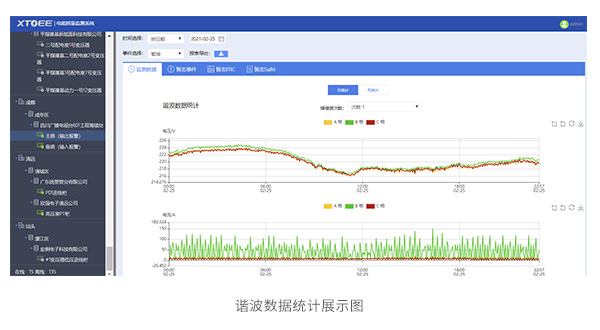

支持电能质量电压/电流的63次谐波数据和实时数据统计、按日/月数据统计,统计结果展示画面可定制。

支持面向区域的、单点的电能质量综合统计,支持针对电能质量谐波统计、暂态电能质量数据统计、以及综合指标的电能质量评估,分析监测点的电能质量及用电趋势。

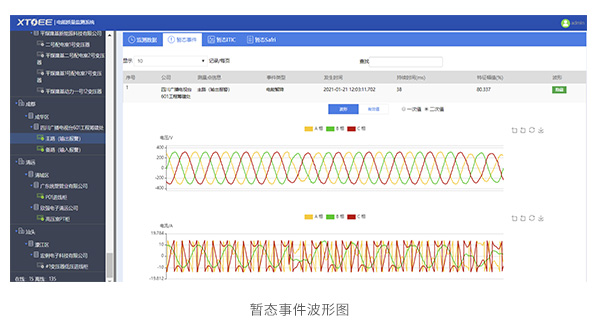

支持暂态事件波形回放、有效值计算

提供针对暂态事件统计及事件波形回访功能,统计暂降、暂升、中断等事件的发生时间、事件持续事件、特征幅值等信息,并针对暂态事件提供波形回放、效值计算以及趋势曲线对比分析等功能。

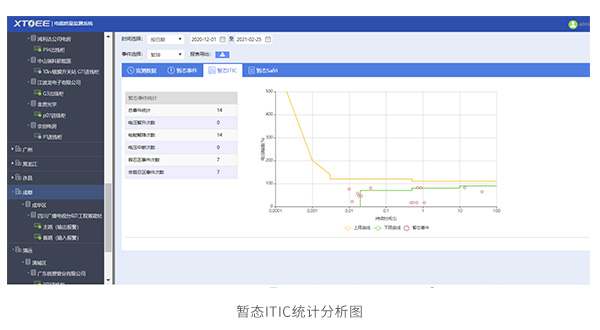

支持暂态事件ITIC统计与分析

用户可根据地区、站点、机柜和监测点等分不同级别进行暂态事件ITIC统计与分析。

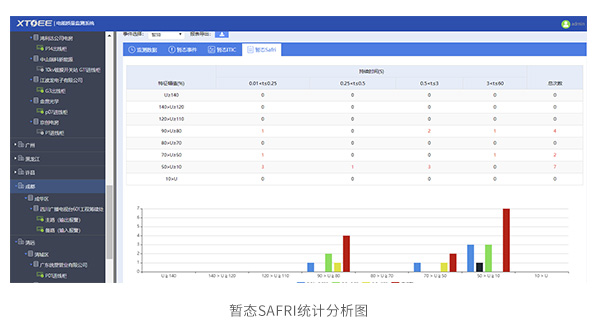

支持暂态事件SAFRI统计与分析

用户可根据地区、站点、机柜和监测点等分不同级别进行暂态事件ITIC统计与分析。

支持多级分类管理

用户可根据地区、站点、机柜和监测点等分不同级别进行暂态事件ITIC统计与分析。

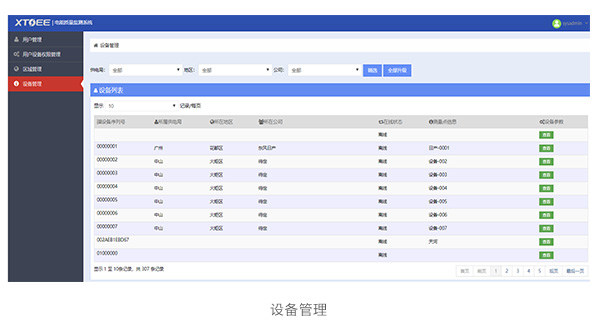

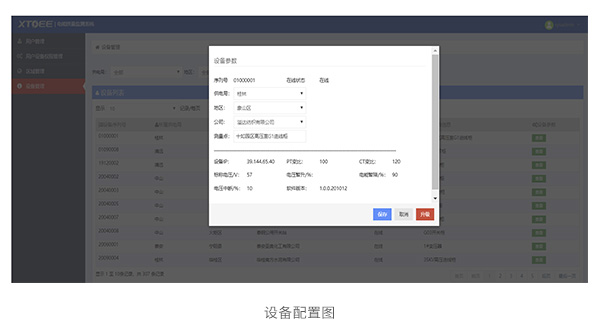

支持设备远程管理与升级

支持针对设备进行分级管理,可按地区、供电局、公司等进行分类配置管理。

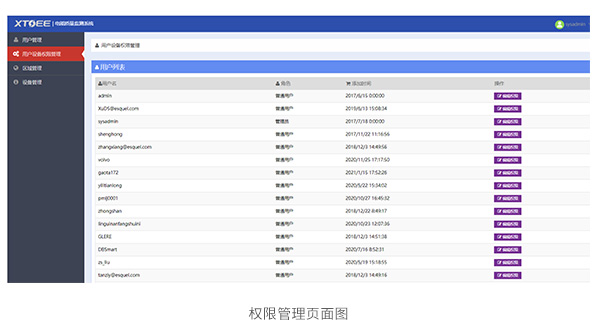

支持多级用户分级授权机制

根据业务范畴差异,从操作权限、可访问监测节点、可访问功能界面三个角度针对性满足不同层次、不同领域用户的个性化需求,满足不同客户的数据权限管理需求。

系统性能指标

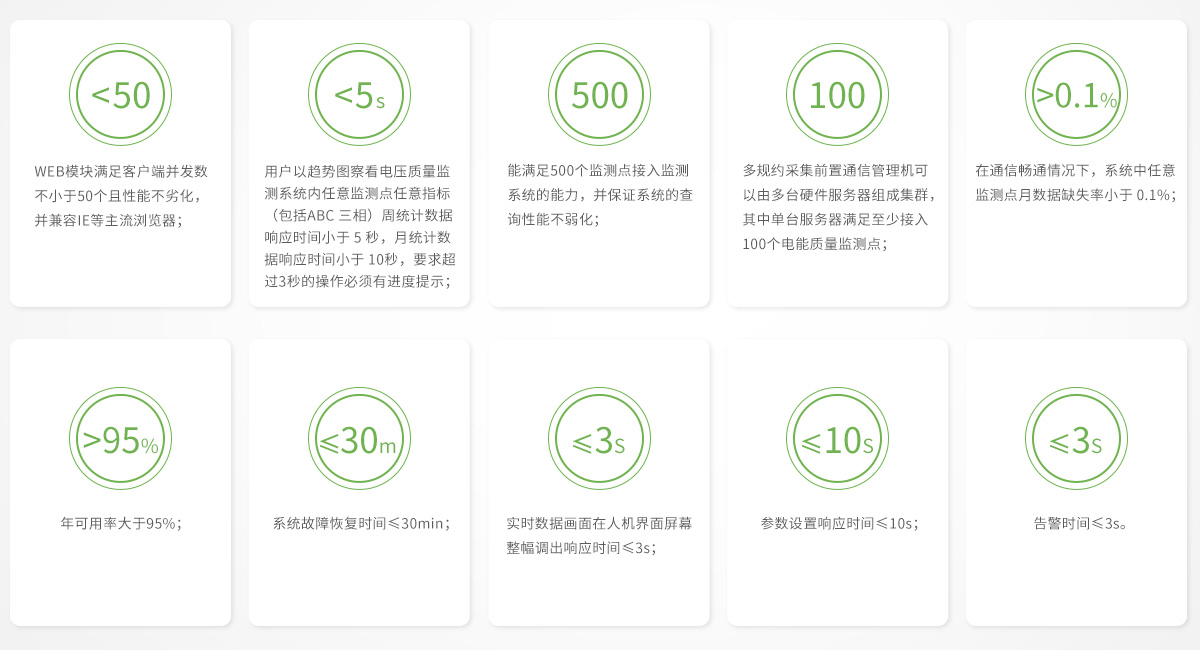

电能质量监测云平台性能指标如下:
