PA6500光伏现场功率分析仪

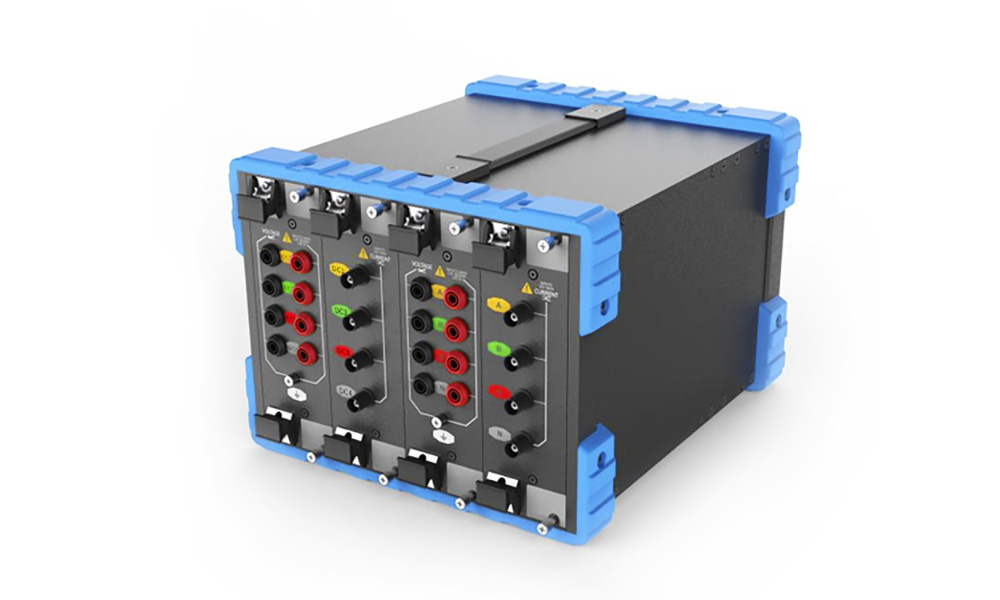

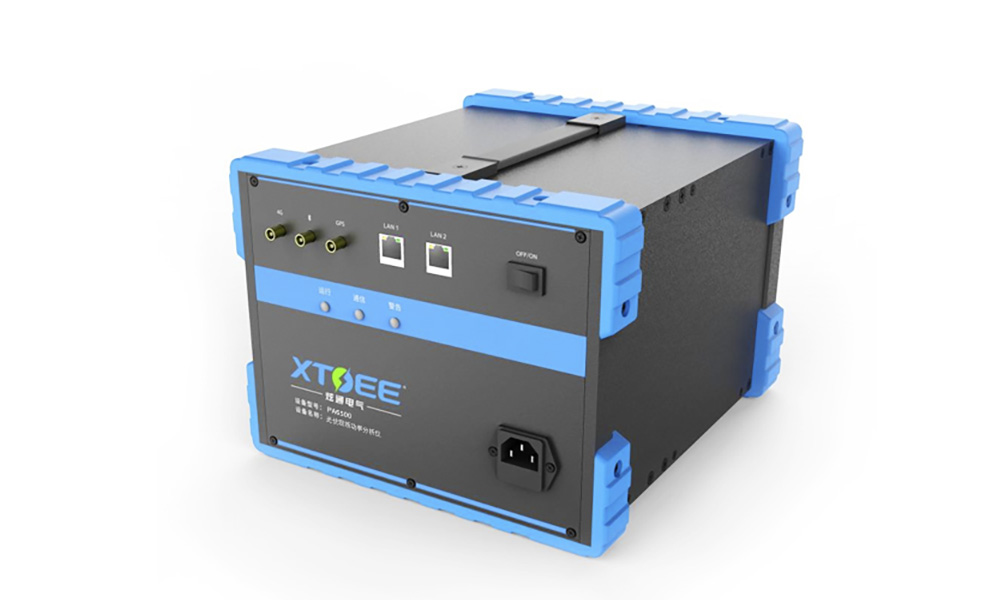

PA6500光伏现场功率分析仪体积轻巧，坚固耐用，多回路自由组合，设备最大可测量通道数满足3路、6路及以上MPPT跟踪的逆变器设备检测需要，并可远程控制。用户可通过平板电脑APP远程查看现场数据，还可通过PC上位机软件进行数据查看以及深度挖掘分析，并快速导出国标报表。
端子说明
| 项目 | 参数 |
|---|---|
| A | 接入 Ua 电压测量线/接入 Ia 电流测量钳 |
| B | 接入 Ub 电压测量线/接入 Ib 电流测量钳 |
| C | 接入 Uc 电压测量线/接入 Ic 电流测量钳 |
| N | 接入 Un 电压测量线/接入 In 电流测量钳 |
| DC1 | 接入直流1电压测量线（红色为正，黑色为负）/接入直流1电流测量钳 |
| DC2 | 接入直流2电压测量线（红色为正，黑色为负）/接入直流2电流测量钳 |
| DC3 | 接入直流3电压测量线（红色为正，黑色为负）/接入直流3电流测量钳 |
| DC4 | 接入直流4电压测量线（红色为正，黑色为负）/接入直流4电流测量钳 |
| DC5 | 接入直流5电压测量线（红色为正，黑色为负）/接入直流5电流测量钳 |
| DC6 | 接入直流6电压测量线（红色为正，黑色为负）/接入直流6电流测量钳 |
| 地 | 接入大地电压测量线/接入大地引线 |
| 蓝牙 | 接入蓝牙天线 |
| GPS | 接 入 GPS 天 线 |
| 4G | 接入4G天线 |
| OFF/ON | 开关机键 |
功能参数
| 序号 | 支持标准 |
|---|---|
| 电压测量 | 4通道直流电压测量和4通道交流电压测量，可测量 0~1500V 电压，精度 0.1级 |
| 电流测量 | 4通道直流电流测量和4通道交流电流测量，可测量 0~6000A 电流，精度 0.1级±电流钳精度 |
| 效率测量 | 逆变器转换效率 |
| 谐波测量 | 1~63 次谐波电压/电流幅值、含有率、相位角数据测量 |
| 功率测量 | 有功功率、无功功率、视在功率、功率因数、不平衡功率、总谐波功率数据测量 |
| 线损测量 | 有功线损、无功线损、谐波线损、中性线线损、不平衡线损数据测量 |
| 不平衡度 | 电压/电流正序值、负序值、零序值、负序不平衡度、零序不平衡度数据测量 |
| 闪变 | 10 分钟短时闪变、2 小时长时闪变数据测量 |
| 暂态事件 | 电压暂升、电压暂降、电压中断、冲击电流事件测量 |
| 越限事件 | 频率越限、电压偏差、总谐波畸变率越限、各次谐波越限、不平衡度越限、闪变越限事件测量 |
| 数据统计 | 自定义统计间隔，对所有电能质量参数进行最大、最小、平均、95%值的统计记录 |
| 参数配置 | 对设备测量参数进行配置功能 |
| APP通信 | 通过APP 来查看设备的数据、事件以及修改参数 |
产品参数
| 项目 | 参数 |
|---|---|
| 电源 | 交流 220V |
| 以太网 | 千兆以太网口1 个，百兆以太网口1个 |
| GPS | GPS 接口，1 个 |
| 蓝牙 | 蓝牙接口，1 个 |
| 4G | 4G接口，1个 |
| 存储 | 内置32G |
| 采样率 | 1024 点/周波，16 位采样值 |
| 运行指示灯 | 每秒亮灭一次，以示设备正常运行 |
| 通信指示灯 | 连接到移动端，则常亮，断开时则灭 |
| 告警指示灯 | 监测到事件，则常亮，可通过软件关闭告警灯，待新事件时才亮灯 |
| 配件名称 | 配件数量 | 配件说明 |
|---|---|---|
| 电压线 | 16根 | 测量交流和直流回路电压 |
| 电流钳 | 标配3把交流电流钳、4把直流电流钳 | 测量交流和直流回路电流 |
| 蓝牙天线 | 1 根 | 收发蓝牙信号 |
| 4G天线 | 1 根 | 收发4G信号 |
| 国标电源线 | 1 套 | 提供电源 |
配件选项
| 型号 | CTS5A | CTS5A-Pro | CTS200A | CTS500A | CTS6000A | DC1000A | DC1500A |
|---|---|---|---|---|---|---|---|
| 外观 |  |  |  |  |  |  |  |
| 电流量程（AC） | 5A | 5A | 200A | 500A | 6000A | 1000A | 1500A |
| 可测电流范围 | AC 0.5A～50A | AC 0.5A～50A | AC 20A~200A | AC 50A~500A | AC 600A～6000A | AC/DC 0.0A～1000A | AC/DC 0.0A～1500A |
| 输出电压（AC） | 10mV/A | 10mV/A | 1mV/A | 1mV/A | 68mV/kA | 1mV/1A | 1mV/1A |
| 幅值精度 | ±0.3% rdg | ±0.3% rdg | ±0.5% rdg、±0.01%f.s | ±0.3% rdg | ±0.5% rdg、±0.01%f.s | ±0.3% rdg | ±0.3% rdg |
| 相位精度 | ±2° | ±0.5° | ±1° | ±0.5° | ±1° | ±0.5° | ±0.5° |
| 最大允许输入（AC） | 50A连续 | 50A连续 | 240A连续 | 550A连续 | 7000A连续 | 1200A连续 | 1800L连续 |
| 带宽 | 40Hz-5kHz | 40Hz-5kHz | 45Hz-5kHz | 40Hz-5kHz | 45Hz-5kHz | 0-5kHz | 0-5kHz |
| 工作电压 | CAT Ⅲ 300Vrms | CAT Ⅲ 300Vrms | CAT Ⅲ 600Vrms | CAT Ⅲ 600Vrms | CAT Ⅲ 600Vrms | CAT Ⅲ 600Vrms | CAT Ⅲ 600Vrms |
| 可测导体直径 | <15mm | ≤12mm | ≤46mm | <46mm | ≤180mm | ≤30mm | ≤68mm |
| 输出线长 | 3m | 2.5m | 3m | 3m | 2m | 1.5m | 1.5m |
| 输出接头 | 安全BNC | 安全BNC | 安全BNC | 安全BNC | 安全BNC | 安全BNC | 安全BNC |
| 名称 | 电压测试夹 | 测量线 | |
|---|---|---|---|
| 外观 |  |  | |
| 型号 | XDK-1033，66.9575.21 | XMS-414，66.9014-200.21 | |
| 电压安全等级 | CAT III 1000Vrms | 200cm | |
| 最大电流 | 32A | 19A | |
| 认证 | CE、UL | CAT III1000Vrms | |
| 颜色 | 黑色/绿色 | CE、UL | |
| 品牌 | Multi-Contact | Multi-Contact |
移动端APP使用说明

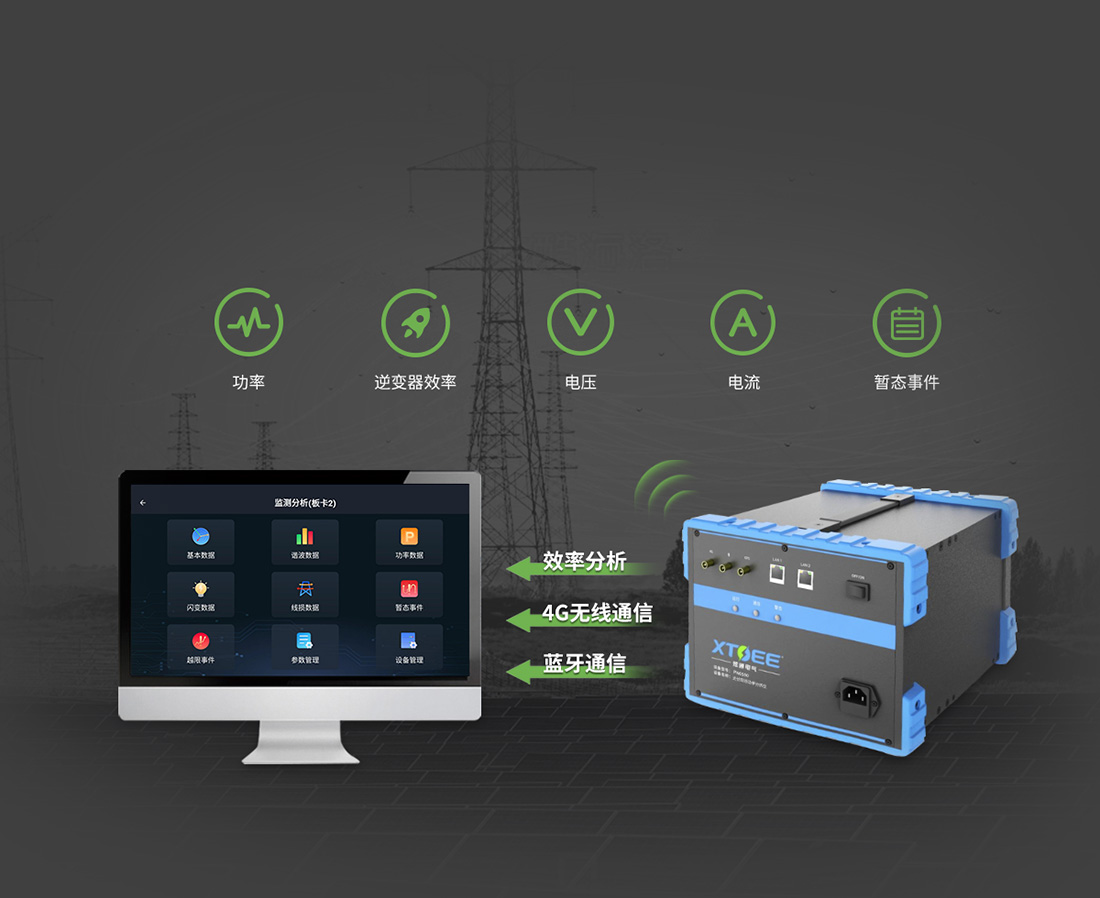

PA6500光伏现场功率分析仪能够对光伏现场的逆变器进行效率分析，对逆变器的交流输出以及并网变压器的输出进行电能质量参数的监测与记录，支持4G无线通信，可将监测到的数据传输到服务器，并由监控终端展示给用户。

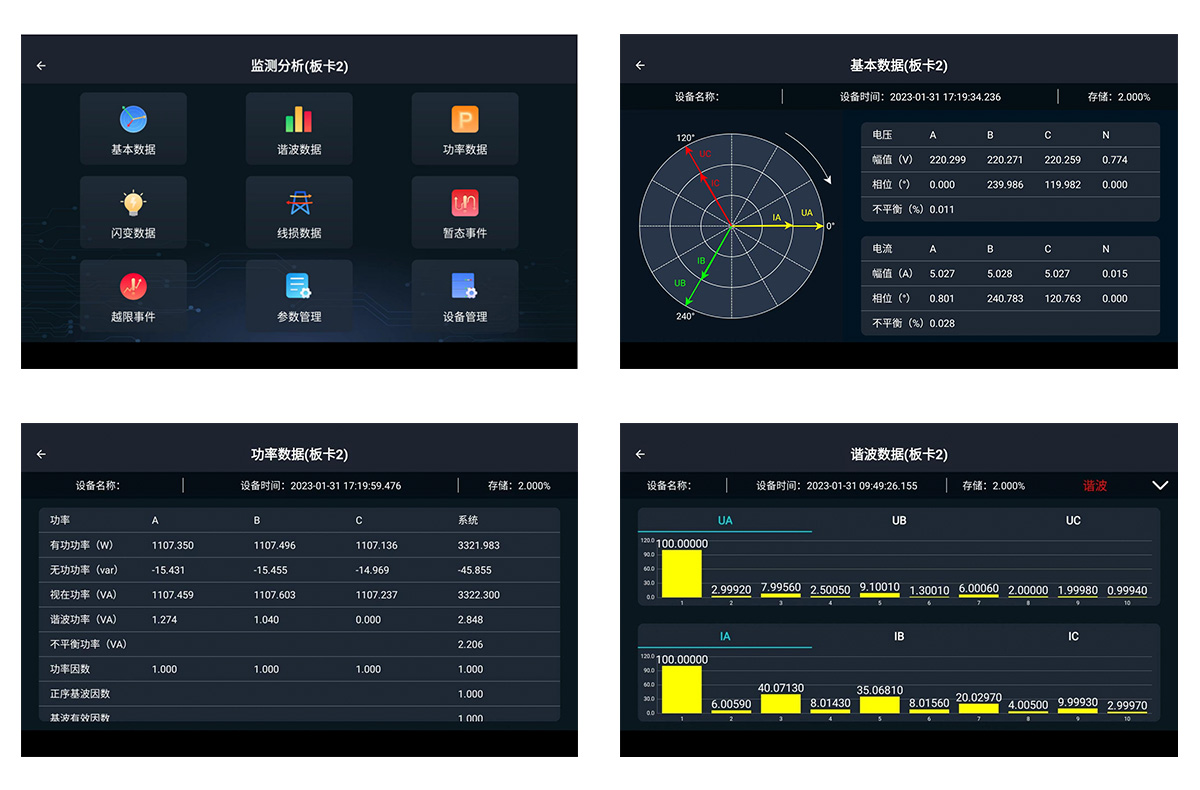

而平板电脑APP软件，则通过蓝牙与设备进行通信，对设备进行操作以及查看设备所监测到的功率、逆变器效率、电压、电流、暂态事件等数据，方便现场人员进行产品部署操作。
已通过权威认证
轻松应对各种复杂工业现场环境，安全可靠运行，有效保障测量准确

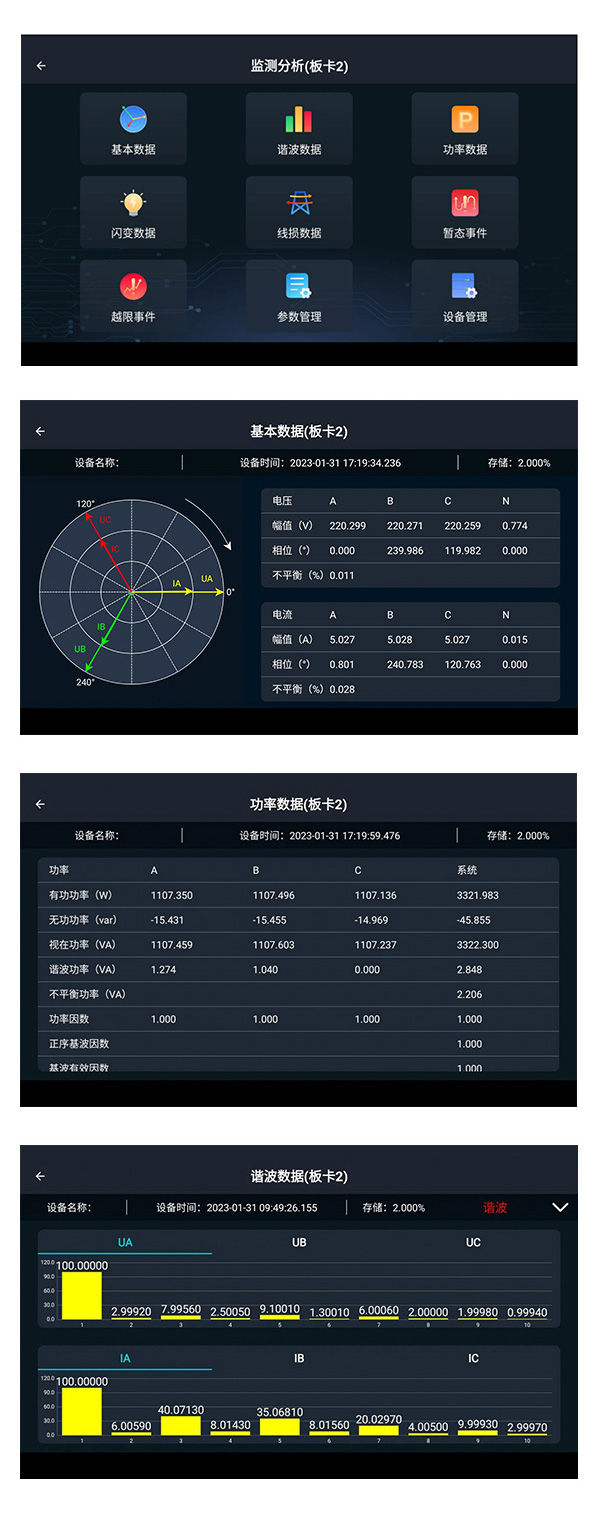

界面展示
