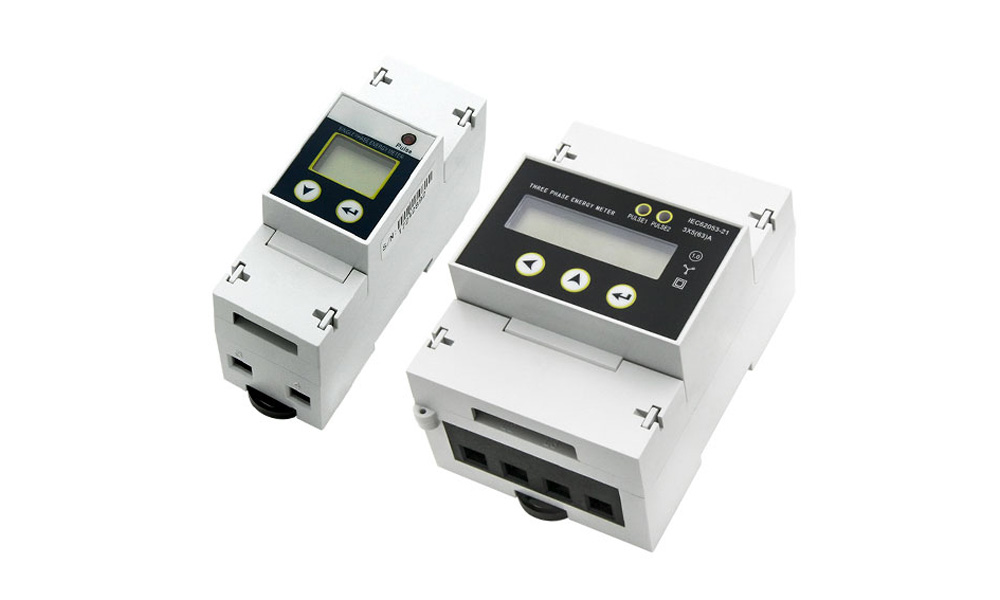

EM100/EM300 Modbus导轨式电能表

EM100单相导轨式多功能电表是一款新型单相电子式电能表，该表性能完全符合国家标准GB/T17215.321-2008(IEC 62053-21:2003,IDT)中对1级电能表的相关技术要求，可直接准确地测量额定频率为50Hz的交流有功电能，由LCD显示总用电量、电压、电流、有功功率等信息，具有可靠性好、体积小、重量轻、外形美观、安装灵活等特点。美观、安装灵活等特点。

EM300是一款导轨式多功能电能表，该表性能完全符合国家标准GB/T17215.321-2008(IEC 62053-21:2003,IDT)中对1级电能表的相关技术要求，可直接准确地测量额定频率为50/60Hz的交流有功电能，由LCD显示总有功/无功电能、输入/输出有功/无功电能、复费率电能、三相电压、电流、总/相有功功率、总/相功率因数、频率等信息，具有可靠性好、体积小、重量轻、外形美观、安装灵活等特点。

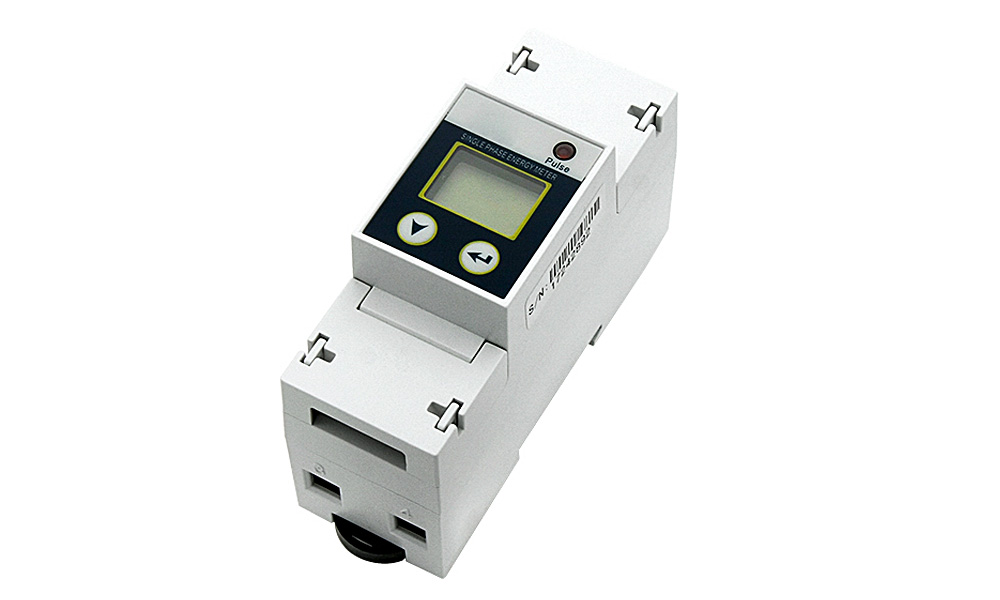

EM100 Modbus导轨式单相电能表

型号	项目	参数
EM100	工作电源	220Vac（电压回路取电）
	额定输入	交流220V/5A
	整机功耗	<2VA
	准确度	有功电度1级
	测量范围	电压0.8Un~1.2Un，电流63A以下
	通讯端口	RS485通讯 2400/4800/9600bps
	通讯协议	Modbus协议
	液晶显示	LCD液晶6+1位显示，背光显示

产品参数

项目	参数
工作电源	220Vac(电压回路取电)
功能	测量单相总用电量、电压、电流、有功功率等
精度	有功电能1级
额定输入	交流220V/5A
整机功耗	<2VA
通信参数	RS-485x1路2400/4800/9600bps
显示界面	LCD液晶6+1位显示(带背光)
校准接口	1路无源脉冲输出，符合DIN43864标准
按键	按键x2，本地测量数据查询及仪表编程
测量范围	电压0.8Un~1.2Un，电流63A以下
工作温度	-10℃~+55℃
存储温度	-25℃~+70℃
相对湿度	5%~95%，无凝露
安装方式	35mm DIN标准导轨安装，DIN EN-5022标准
机械尺寸	100x36x65.5mm LxWxH

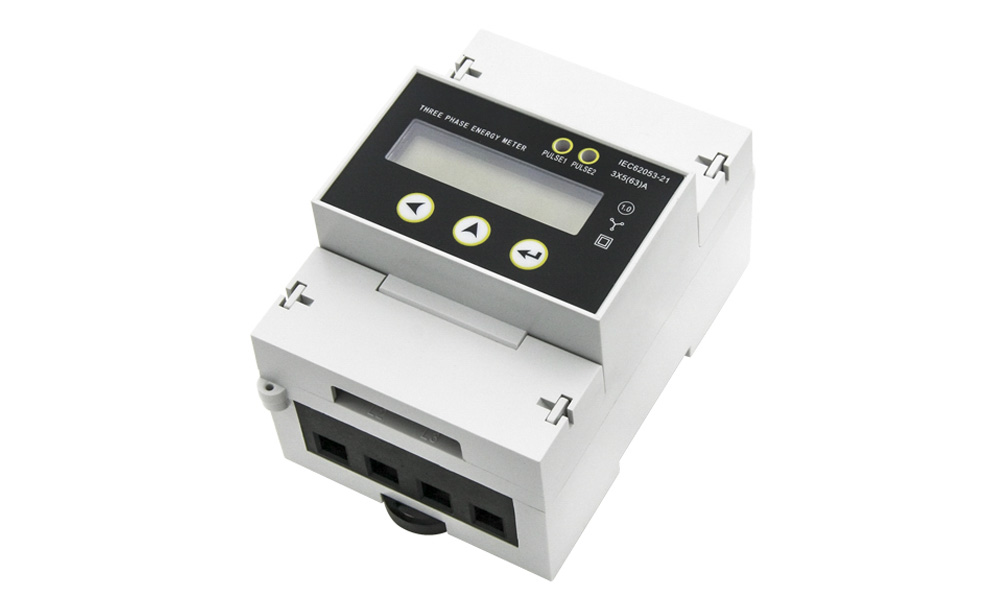

EM300 Modbus导轨式三相电能表

型号	项目	基本配置
EM300	工作电源	220Vac±20%
	输入频率	50Hz
	整机功耗	<2W/10VA每相
	准确度	有功电度1级
	额定电流	5A(63)A;经互感器:5A(6)A通讯端口:RS485通讯通讯协议:Modbus协议
	液晶显示	LCD液晶7+1位显示，背光显示

产品参数

项目	参数
工作电压	220Vac+20%
功能	三相电压、电流、有功/无功功率、有功/无功电能、功率因数、等功能
精度	有功电能1级
电流规格	220Vac±20%
整机功耗	<2W/10VA每相
通信参数	RS-485x1路9600bps
显示界面	LCD液晶7+1位显示(9999999.9kwh)，背光显示
校准接口	1路无源脉冲输出，符合DIN43864标准按键:按键x3，可现场按键设置参数
计费功能	提供多种模式的复费率计费功能
历史记录	具备历史电度统计功能工作温度:-10°℃~+55℃
存储温度	-40℃~+70℃
相对湿度	5%~95%，无凝露
安装方式	35mm DIN标准导轨安装，DIN EN-5022标准
机械尺寸	100x72x65mm LxWxH
