广州炫通电气科技有限公司生产的三相不平衡治理装置助力云南某局建设南方电网示范台区，打造标杆基建工程，助力乡村振兴，建设新农村。

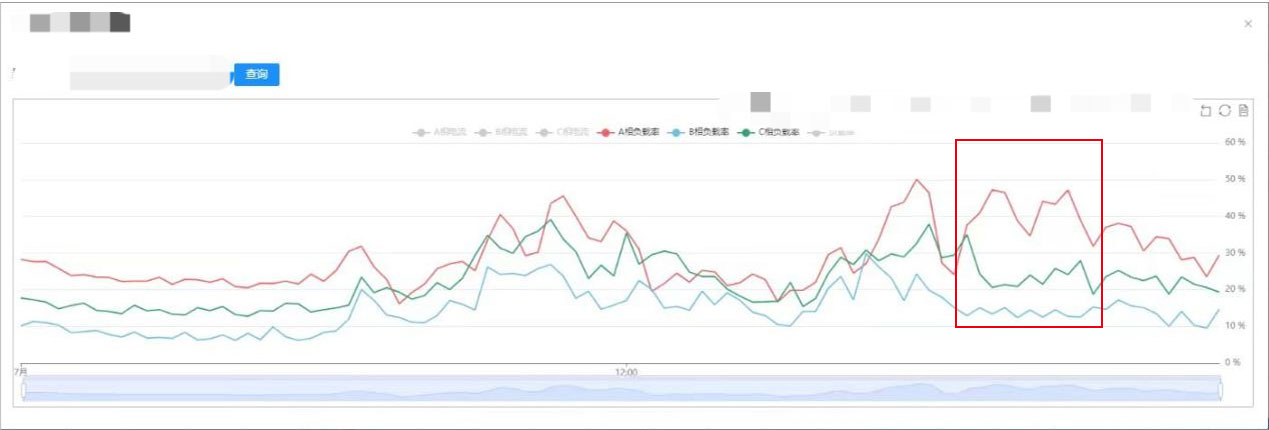

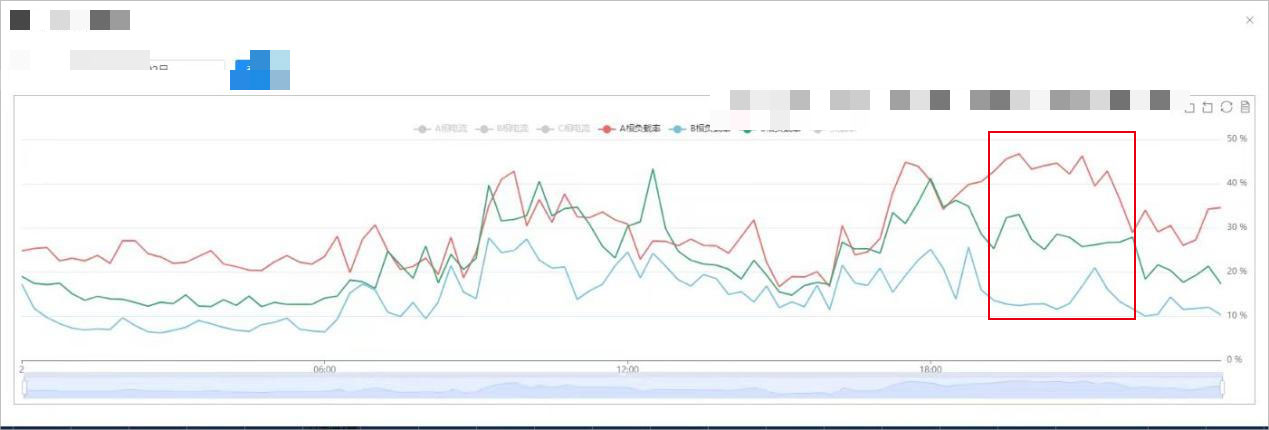

云南某局某台区，在未安装三相负荷不平衡治理装置前，在晚上用电高峰期，三相电流不平衡度高达72%左右。具体如下：

三相不平衡，容易导致以下危害：

1.对变压器的危害：三相负载不平衡时，使变压器处于不对称运行状态。造成变压器的损耗增大(包括空载损耗和负载损耗)、零序电流过大，局部金属件升温增高，甚至会导致变压器烧毁。中性电流过大，使配电变压器运行温度升高，严重时会将变压器烧坏。当中性线电流过大时，零序电流所产生的零序磁通会在油箱壁及钢结构件中通过，引起较大的损耗，从而使配电变压器运行温度升高。绝缘油和绝缘材料长期受到高温影响，变压器寿命会缩短，严重的甚至烧坏。

2.对线损的影响：三相负荷不平衡，中性线就有电流通过，低压供电线路损耗增大。电流不平衡度越大，线损增量也越大。

3.对用电设备的影响：三相电压不平衡的发生将导致达到数倍电流不平衡的发生。诱导电动机中逆扭矩增加，从而使电动机的温度上升，效率下降，能耗增加，发生震动，输出亏耗等影响。各相之间的不平衡会导致用电设备使用寿命缩短，加速设备部件更换频率，增加设备维护的成本。中性线电流过大，导线可能会烧断。因此，常发生中性线接头过热烧断故障，加上三相负载不对称，则产生中性点位移，使得三相电压不对称，线损增大，烧坏家用电器，造成严重经济损失。

经过多方比较和选择，云南某局最终选择了经过多次实战检验的炫通电气具备有载等电压无缝换相技术的三相不平衡治理装置。

通过台区现场勘察，结合各用户近3个月用电数据并进行理论验证分析，炫通电气决定采用配置主控器1台，换相开关10台的方案。主控器安装在台变低压侧，通过低压侧CT检测各相电流，如图所示主控器安装位置图。根据该台区用户分布情况，该台区为城镇居民用电，10台换相开关分布在该支路的首端、中端、末端。10台换相开关在1台主控器的控制下形成了一个小局域的智能负荷自动调度系统，整个台区负荷在有序的调度下实现三相负荷平衡分配。

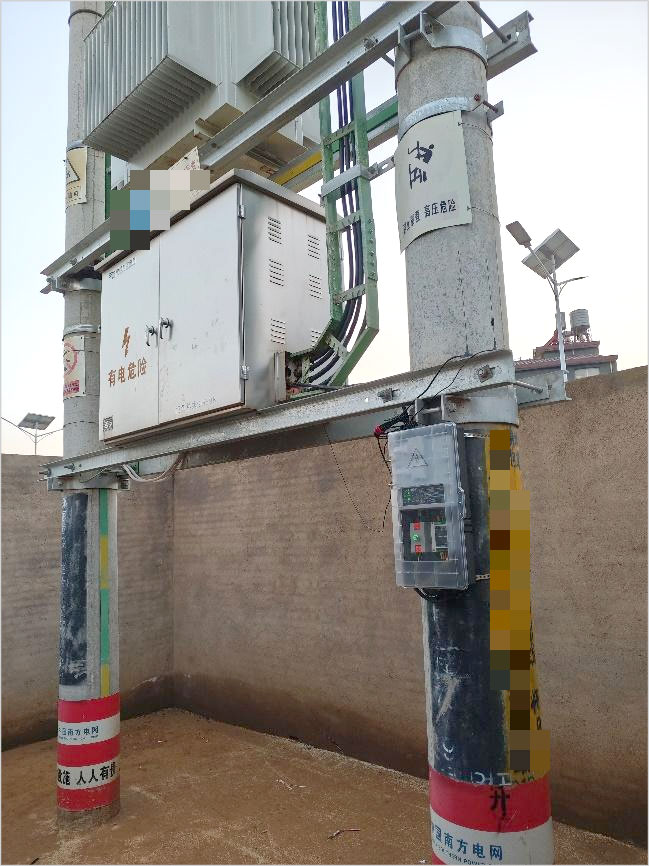

主控器安装位置

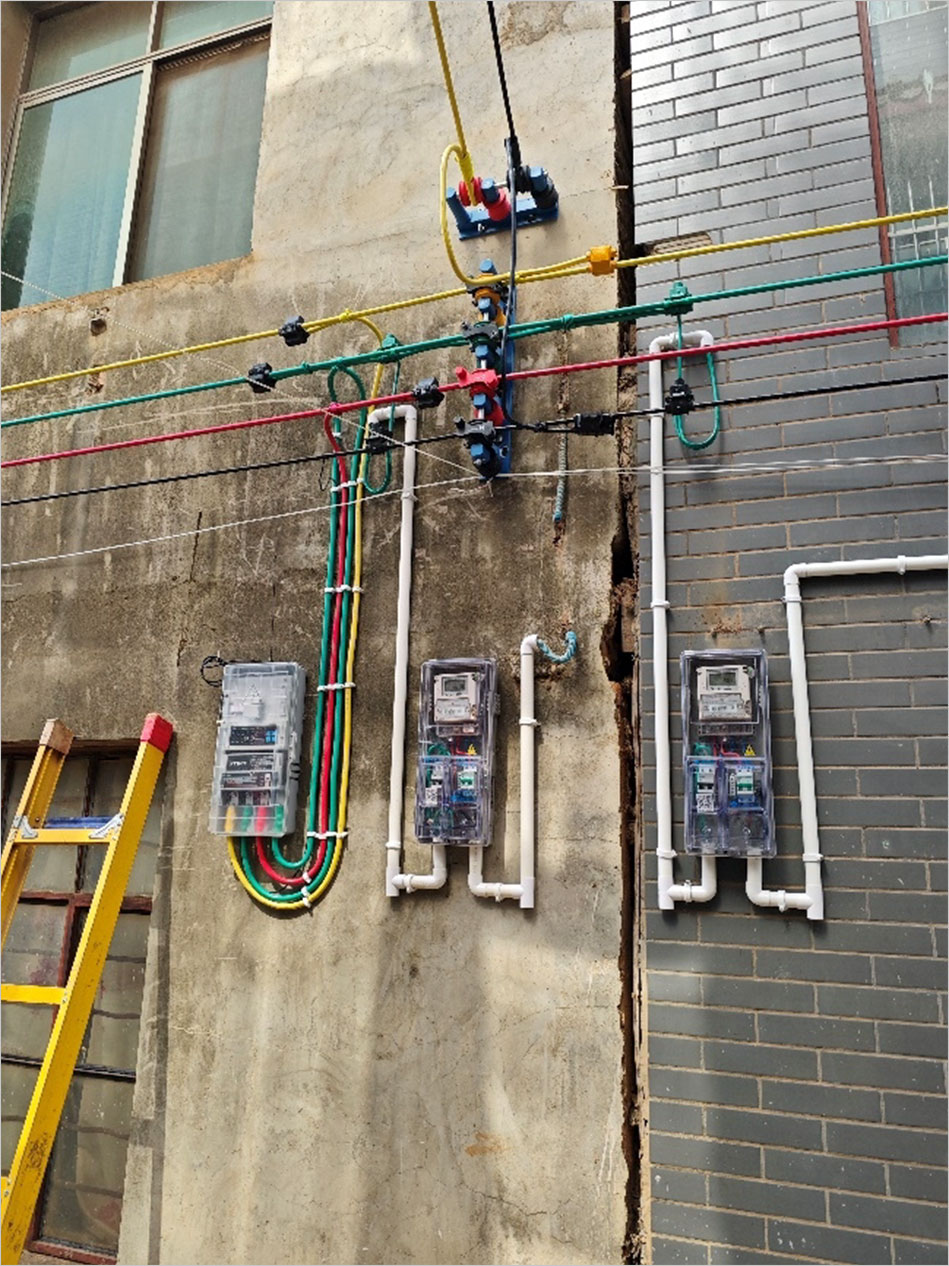

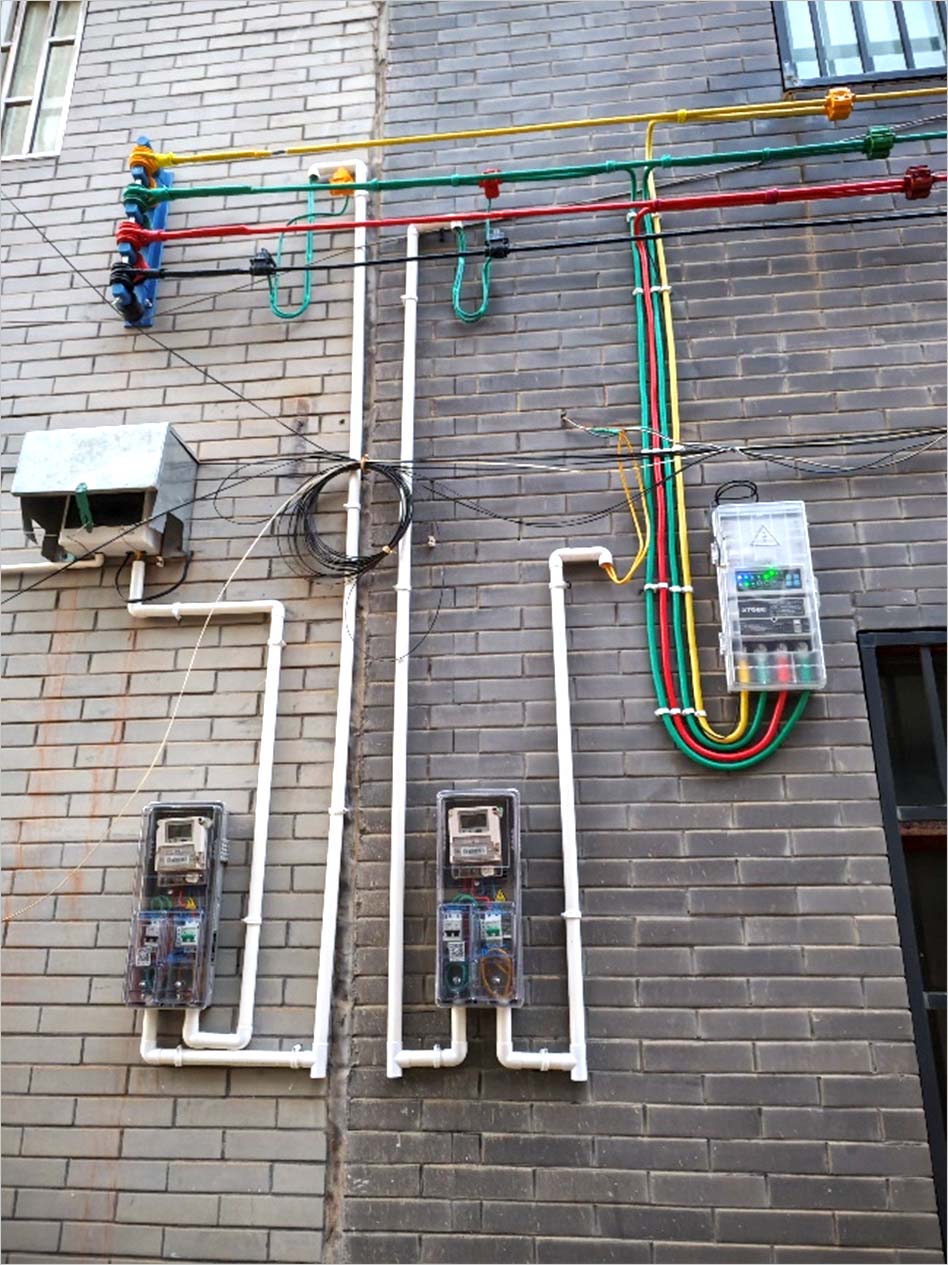

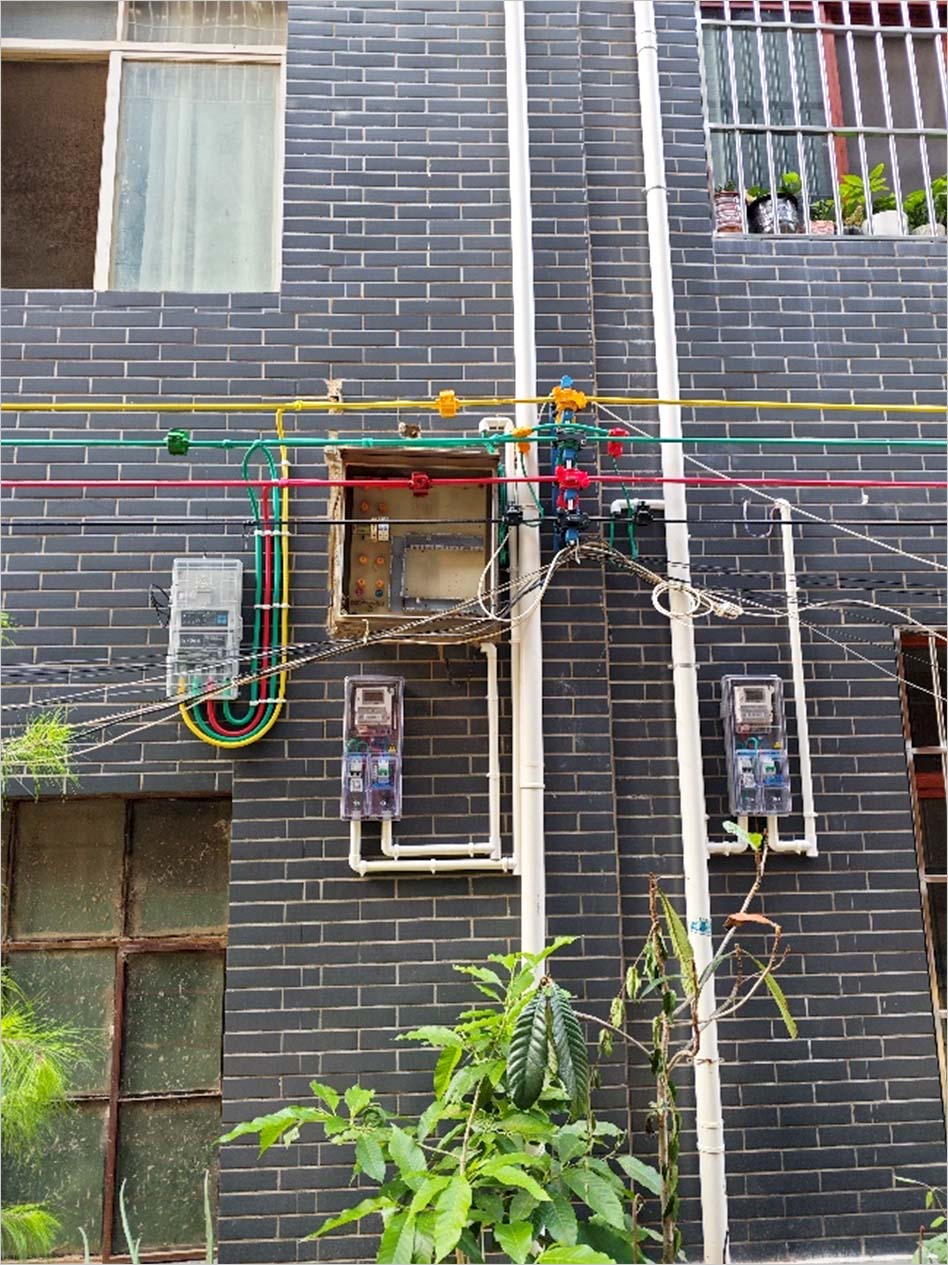

换相开关现场安装图1

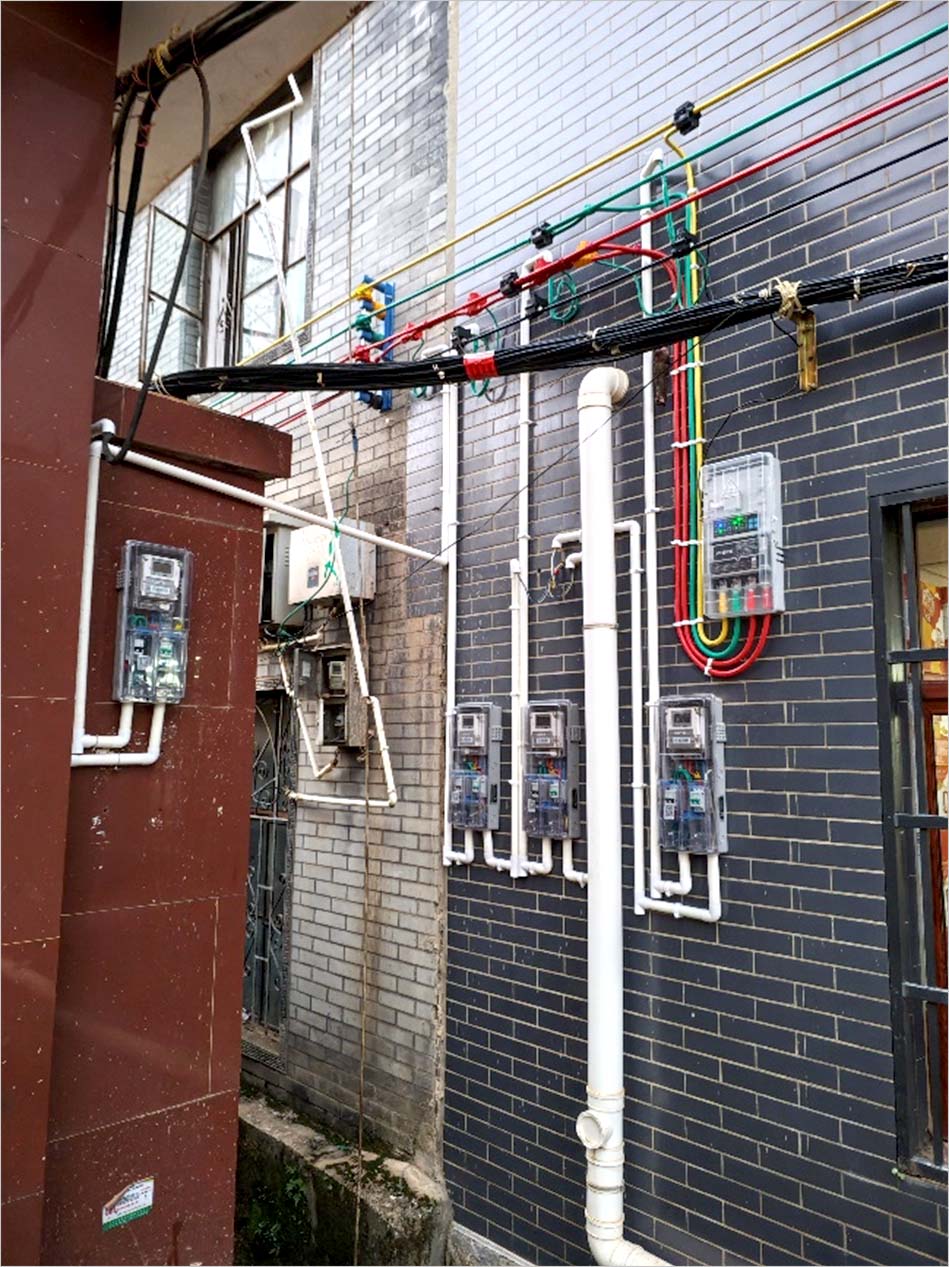

换相开关现场安装图2

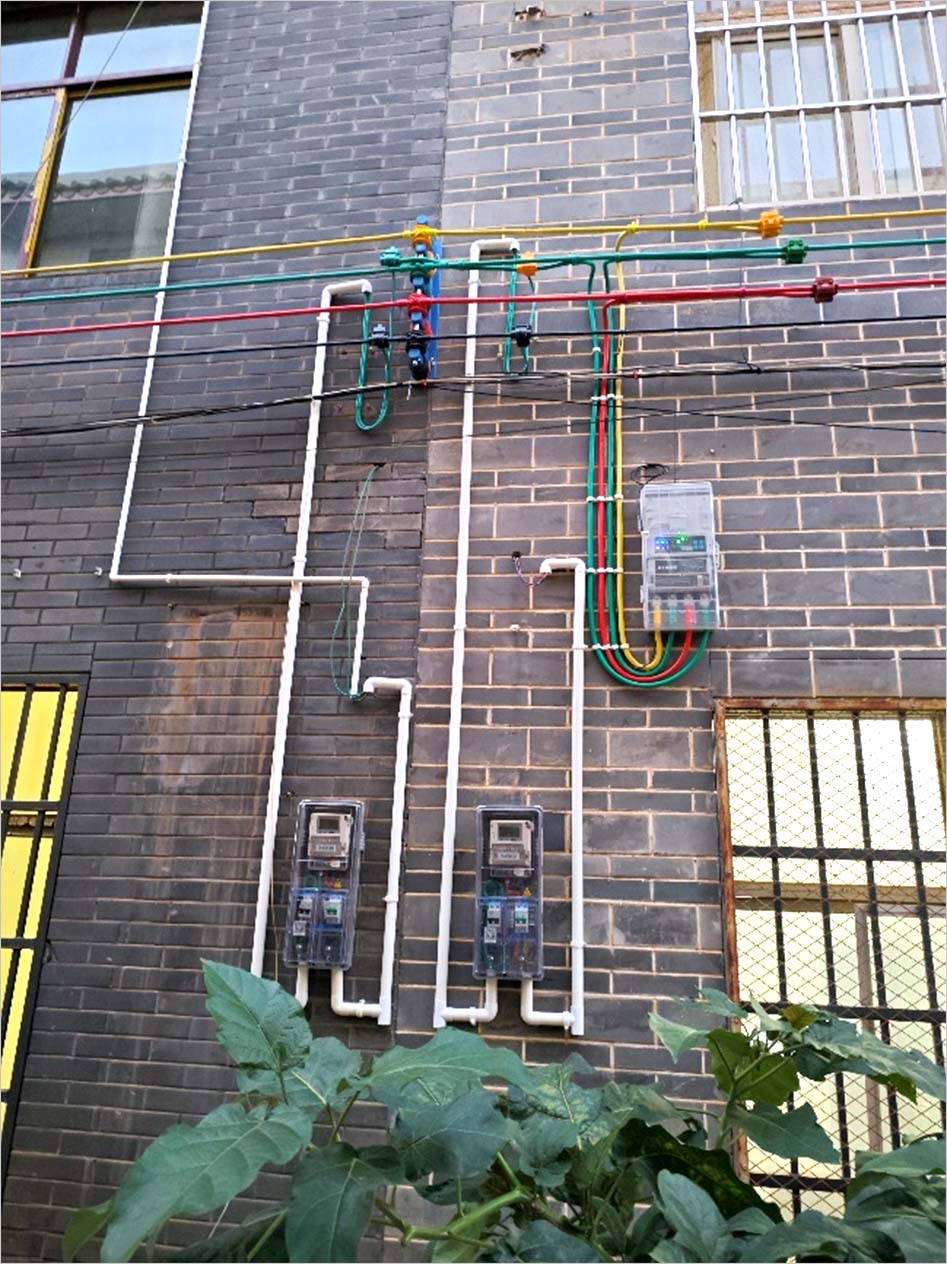

换相开关现场安装图3

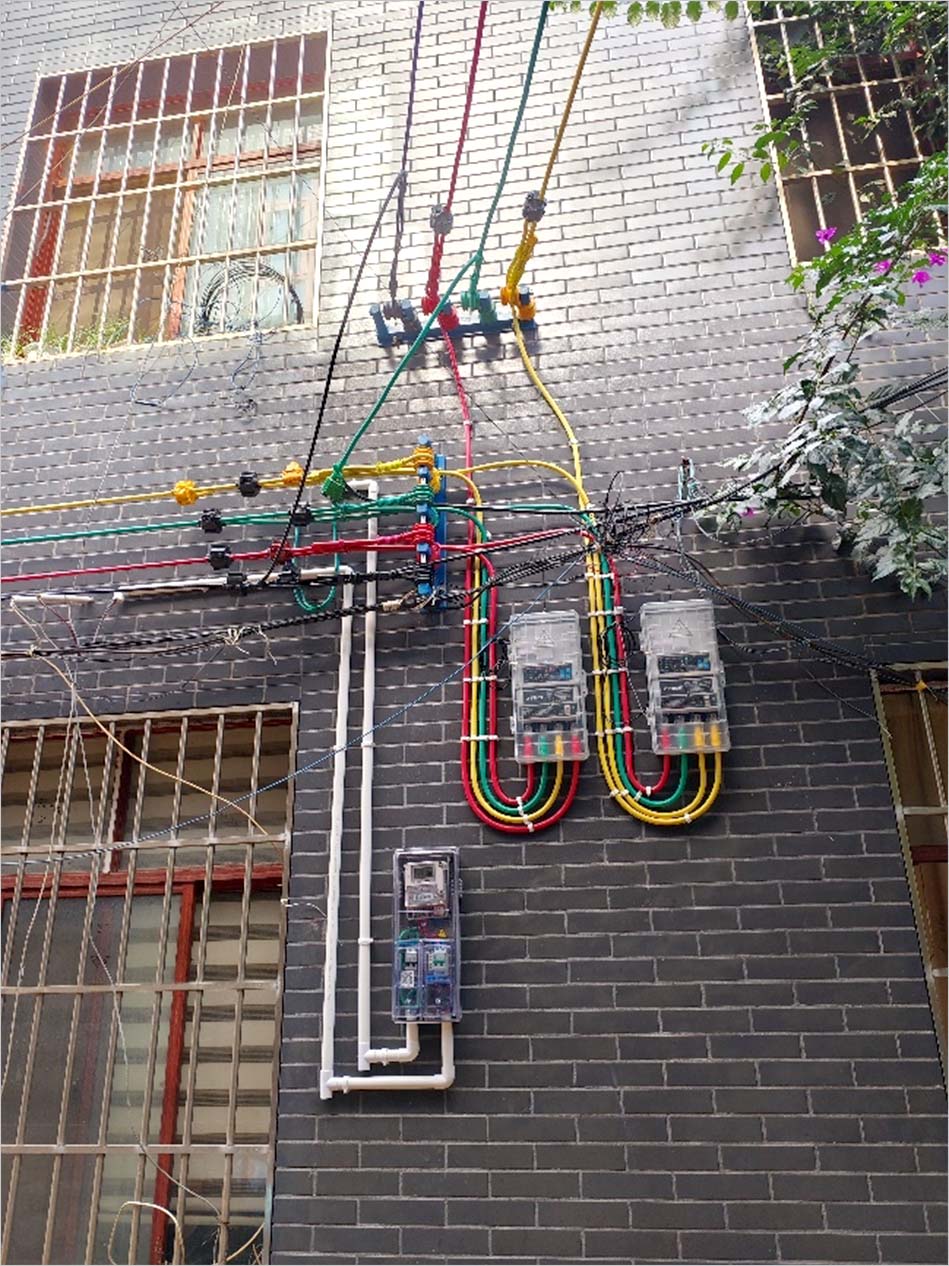

换相开关现场安装图4

换相开关现场安装图5

换相开关现场安装图6

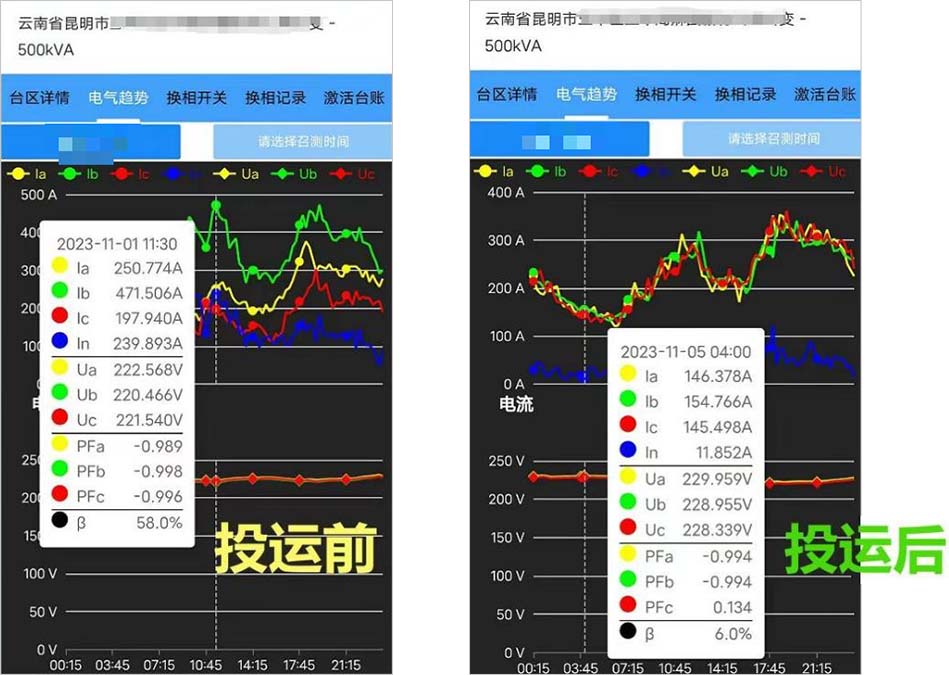

三相不平衡治理装置投运前与投运后台变二次侧出口处电流趋势如图所示，图中黄色线代表A相电流，绿色线代表B相电流，红色线代表C相电流，蓝色线为中性线电流。可以发现，治理后台区三相负荷电流基本处于平衡状态，中性线电流不超过15A，三相不平衡度10%以下，并且完全解决了单相重过载问题。

该装置的使用，具有良好的经济效应和社会效应。

（1）该装置显著降低了三相不平衡度并解决了单相重过载问题，参考同等工况下其他公用台变的数据，可分析出：三相不平衡度由58%降低至6% ,台区线损率降低20% 以上；

（2）台区三相不平衡治理后，全年可以节约2.5万余度电量，减少约0.5t碳排放量；

（3）该装置的应用极大地提高了变压器的供电可靠性和电能质量，至今未出现低电压问题投诉及单相重过载现象；

（4）运用技术手段，对三相负荷进行有载智能调控，可大幅降低工作人员劳动强度，减少安全责任事故，对于提高用户对电网品牌服务形象具有深远意义。

综上所述，炫通电气三相不平衡治理装置在现场应用中表现出优秀的治理能力。该装置体积小、造价低、适应性强、可靠性高、效果好，对于全网范围内的三相不平衡、末端低电压、单相重过载等问题的治理都有极大的借鉴意义，对助力乡村振兴、建设新农村有重要帮助。
