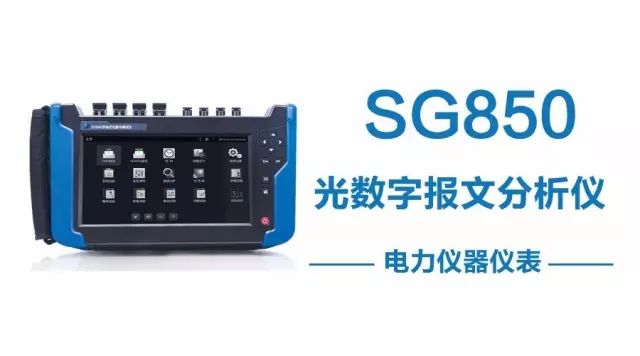

SG850手持式光数字测试仪广泛应用于110KV~750KV智能变电站，携带方便、运行稳定、操作人性化，是智能变电站调试与检修的高效工具。可对IEC61850-8-1，IEC61850-9-1/2，IEC60044-8（FT3）等格式报文进行实时解析和监视，同时兼具光数字保护的测试功能，支持光B码、IEC61588对时及光功率测试。

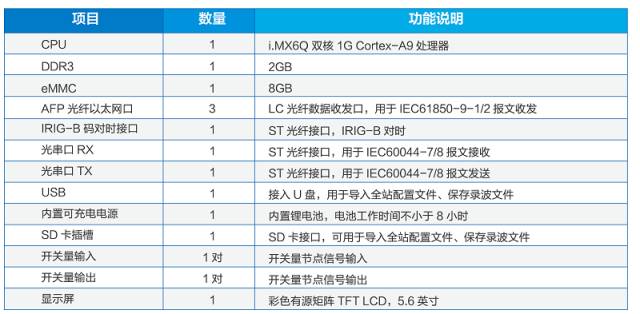

SG850性能优越，协议解析速度快，可实现多通道数据接入。产品架构采用高端的I.mx6双核处理器+大规模FPGA架构设计，内置两个Cortex-A9内核，每个内核运行频率高达1.2GHz，运行内存2GB。采用PCIe高速总线传输，能够同时处理高带宽的数据报文，满足实时性要求。

　可模拟合并单元(MU)输出采样值报文，对光数字继电保护装置进行测试

　模拟智能终端或者光数字继电保护装置发送GOOSE报文

   支持标准SCL文件导入，提取需要的装置实例配置信息

    支持SMV多个状态按预先设定序列输出测试。测试结果清晰明了

   自动侦听SMV、GOOSE控制块，实时显示控制块的报文类型、采样率及通道数

   实时分析每个通道的波形、幅值、相位

   支持报文监测以及报文录波（标准pcap格式），支持录波分析

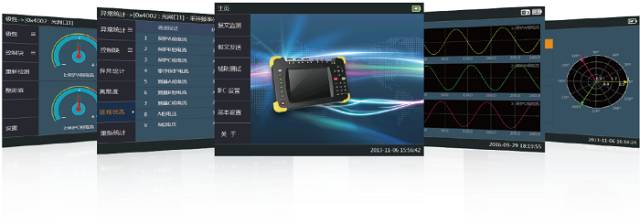

　大屏幕真彩显示，界面直观友好，信息详细直观、按键操作方便易用

  采用电池供电，方便携带使用，续航强劲，充满电后可正常使用8小时以上
